SNN学习笔记

¶什么是脉冲神经网络

随着深度学习的发展，人工神经网络（ANN）已经在多个领域取得了显著成果。ANN 模型通过连续的实值信号进行信息传递和计算，结构上模仿了生物神经系统，但与真实神经元的离散脉冲发放机制仍存在较大差异。
相比之下，脉冲神经网络（Spiking Neural Networks, SNN）更真实地模拟了生物神经元的动态行为，被认为是第三代神经网络。

脉冲神经网络就是模拟脑神经元脉冲产生机制的模型，它同时考虑了脉冲的时序（spike timing）以及膜电位在阈值以下的变化（sub-threshold membrane potential）。

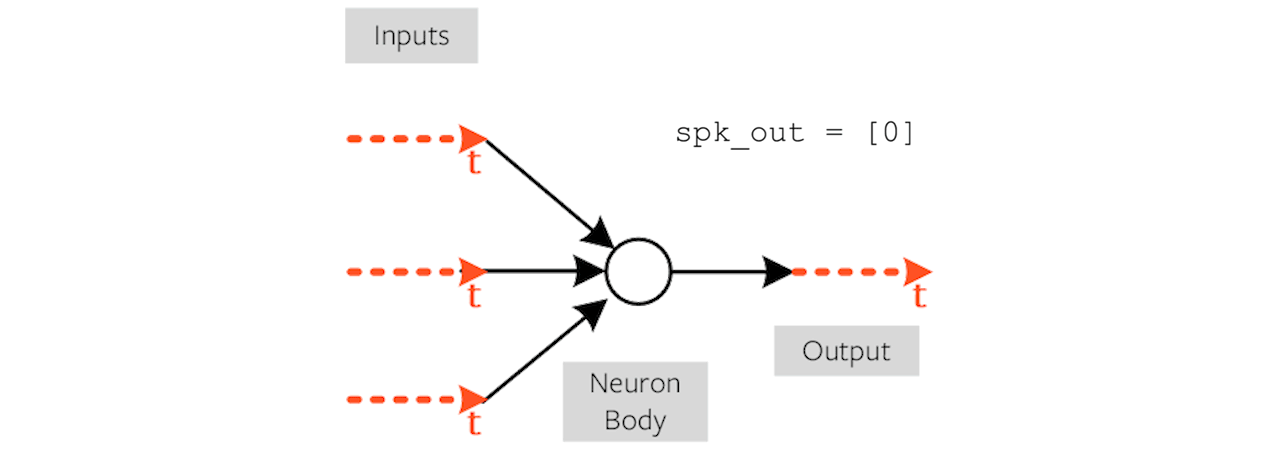

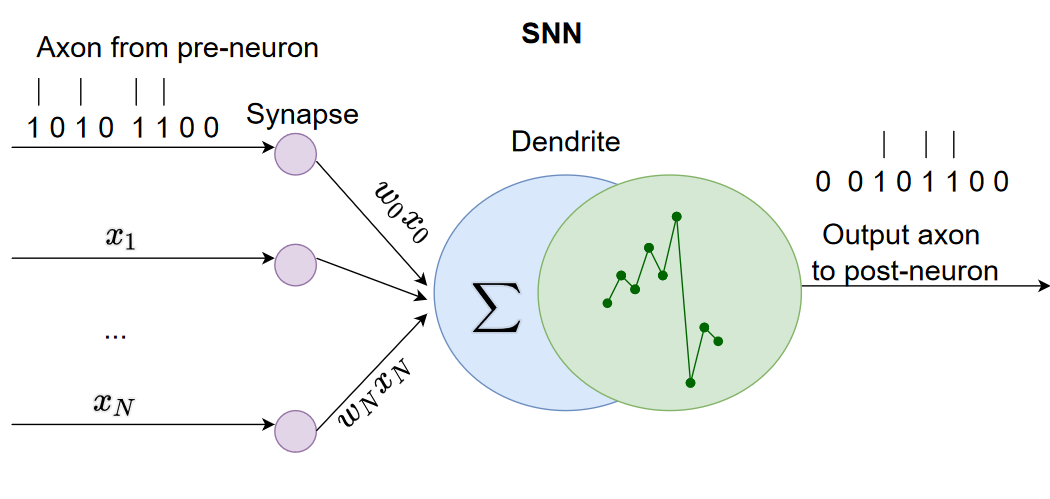

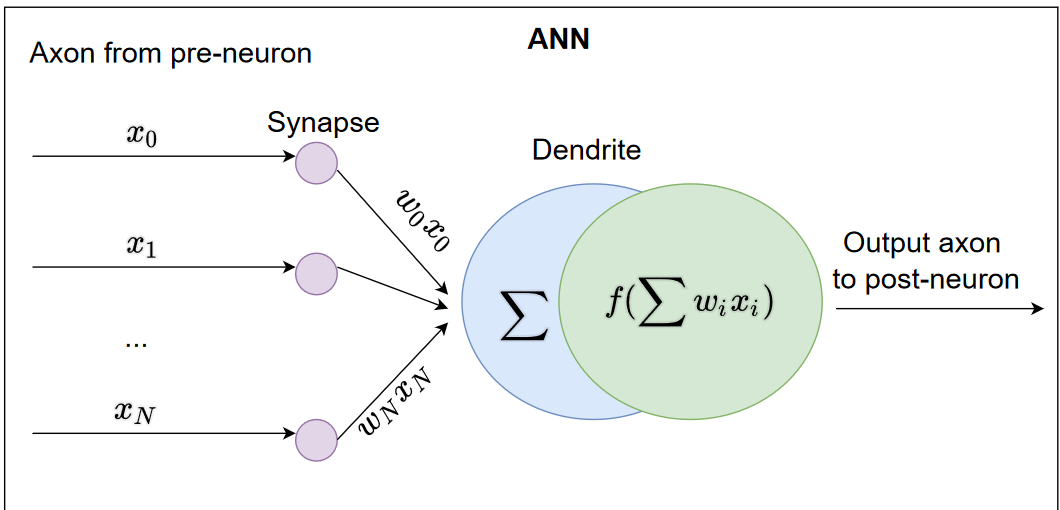

如图所示，ANN的神经元的输出是实数，而SNN的输入和输出都是脉冲序列信号。
ANN中的每个神经元都在对输入进行矩阵乘法操作，而SNN中的每个神经元都在模拟生物神经细胞的生理活动：在静息电位时若收到一个刺激，则膜电位上升，若上升程度超过阈值，则发出一个Spike。

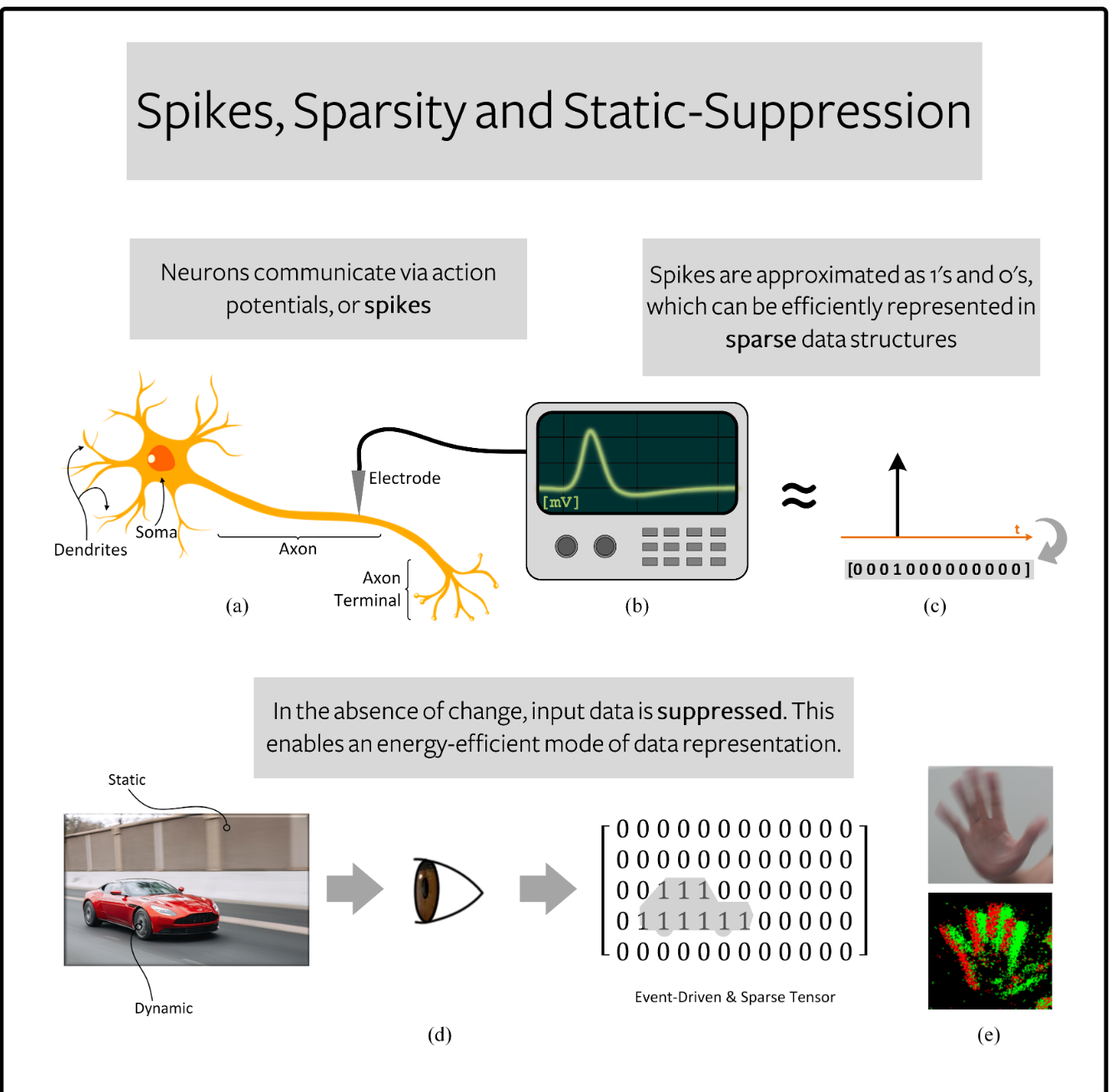

脉冲神经网络的优点：

1. Spikes（脉冲）：生物神经元通过电脉冲传递信息，典型的电压脉冲幅值约为 100mV，神经元的计算模型中通常将这种连续信号简化为二值事件（0 或 1），即某个时间是否有脉冲，这种简化不仅生物上合理，而且在硬件实现中远比高精度实数要简单得多。
2. Sparsity（稀疏性）： 神经元在大多数时间里是静止的（不发放脉冲），即大多数激活值为 0。稀疏张量在内存中存储成本低，运算时也更快，因为许多乘法操作会被 0 抑制。对于神经形态硬件而言，这意味着节省能耗和提高效率，因为不需要访问所有权重，只需要处理活跃神经元。
3. Static-Suppression（静态抑制） / 事件驱动处理：感官系统只处理新变化，不响应静止不变的信号。传统图像处理需要对每个像素/通道采样，导致处理变慢，而事件驱动处理只关注变化，可极大提升效率和速度。

和ANN一样，SNN是由很多神经元组织起来的，但是SNN的神经元模拟了生物神经元的特性。我们先来看神经元的基本结构：

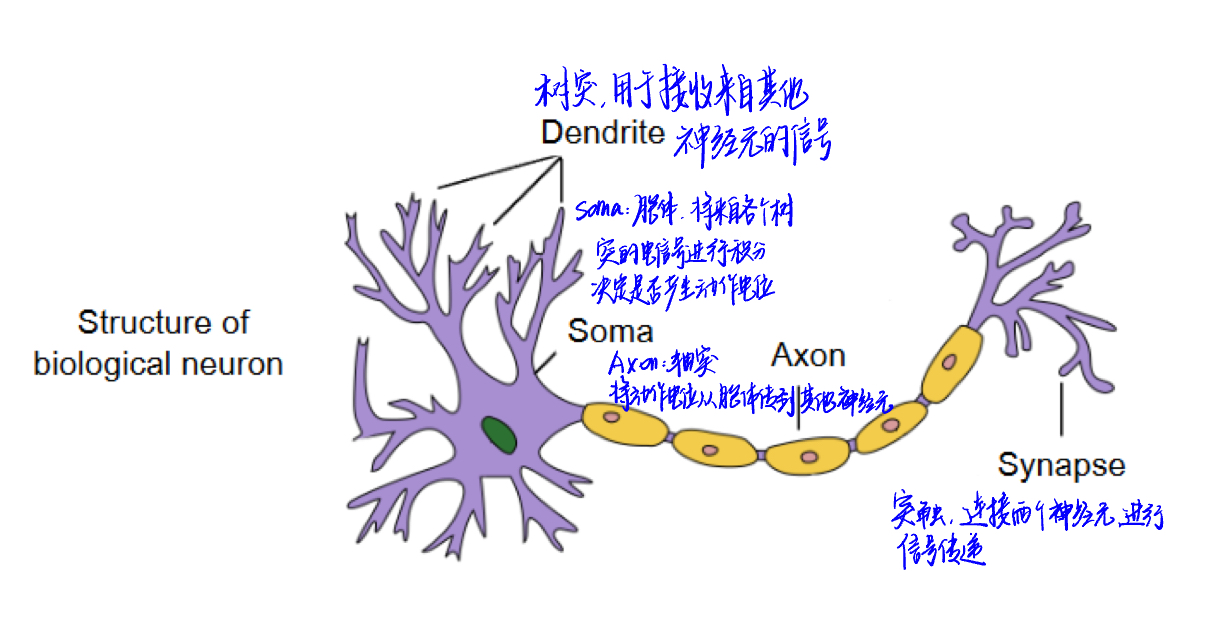

神经元基本结构：

信号传导过程：
在未激发状态下，膜电位保持在一个稳定值，称为静息膜电位，典型值为约 −70.15 mV。
当神经元受到刺激，膜电位升高并超过某个阈值，触发一系列电压门控通道：

1. 钠通道开放，Na⁺大量进入细胞，膜电位上升；
2. 接着钾通道开放，K⁺外流使膜电位下降，并可能低于静息电位（过冲）；
3. 最后膜电位回归稳定。
   动作电位的峰值约为：$v_{\text{peak}} = 38.43 \text{ mV}$ 。

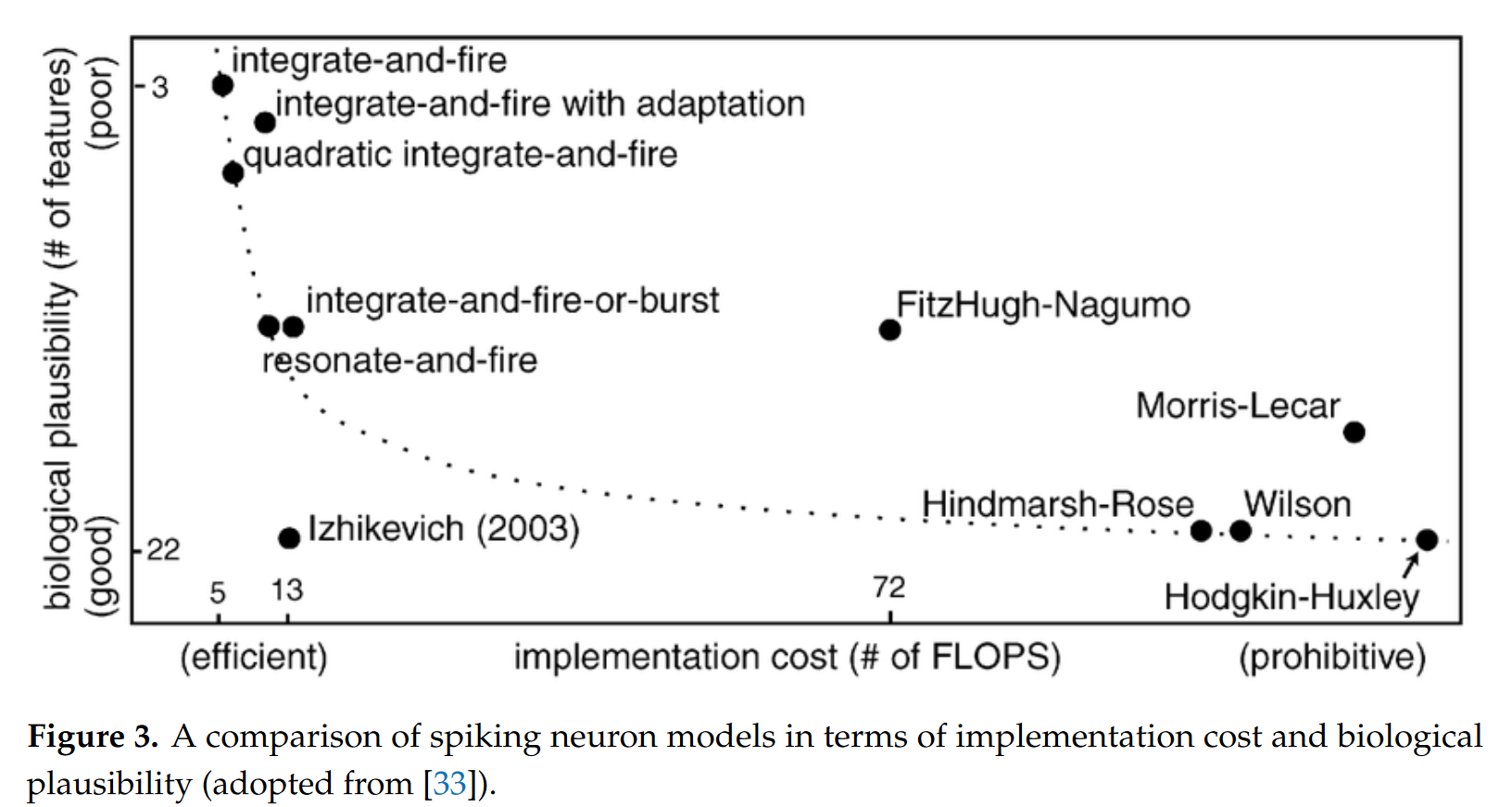

目前已经有很多模拟信号传导过程的神经元模型被提出，他们的复杂程度和计算效率各不相同，如下图所示：

左上角的点代表了生物精度较低，但是计算效率高的模型；
HH模型是生物真实度最高的模型，但是由于计算成本过大，在大规模模拟中并不可行。目前使用最广泛的模型是LIF模型。

¶1 LIF模型（Leaky integrate and Fire Model ）

目前LIF模型是最广泛使用的神经元模型，其处于生物合理性和实用性之间的最佳位置。
它像人工神经元一样接收多个输入信号，并将它们加权求和，但不同于人工神经元立即通过激活函数输出，LIF 神经元会随时间不断积累这些输入，同时引入“泄漏”机制，模拟电荷在生物神经膜上的自然流失过程，这种机制类似于RC电路。

当膜电位的积分值超过某个设定阈值时，神经元会触发一个脉冲（spike），随后立即将膜电位重置。LIF 模型并不关心脉冲本身的形状和波形，而是将每个脉冲视为一个离散事件。也就是说，LIF 模型中的信息通过脉冲的时间或频率来编码。

¶LIF动力学模型

我们将神经元视为一个RC电路，电路中包含一个电阻（表示膜的泄漏）和一个电容（表示膜两侧的电荷积累）
总电流：
神经元在某一时刻接收的总电流为 $I_{\text{in}}(t)$，它可以被分成两部分：

$$I_{\text{in}}(t) = I_R(t) + I_C(t)$$

• $I_R(t)$代表生物膜“泄露”的电流，也就是电阻电流；
• $I_C(t)$代表形成膜电位，也就是被储存至“电容”的电流。

泄露电流：
$I_R(t)$ 根据欧姆定律由膜电位 $U_{\text{mem}}(t)$ 决定：

$$I_R(t) = \frac{U_{\text{mem}}(t)}{R}$$

• $R$ 为膜的等效电阻；
• $U_{\text{mem}}(t)$ 是神经元内外的电势差（即膜电位）。

膜储存的电荷量：
电容器上储存的电荷量 $Q$ 与电压（膜电位）成正比：

$$Q = C \cdot U_{\text{mem}}(t)$$

• $C$ 为膜电容（单位：法拉 F）；
• $Q$ 是存储在电容上的电荷量。

膜电流
电流等于单位时间内电荷的变化率：

$$I_C(t) = \frac{dQ}{dt} = C \cdot \frac{dU_{\text{mem}}(t)}{dt}$$

因此膜电位可以写成如下的微分方程形式：

$$\begin{align} &I_{\text{in}}(t) = \frac{U_{\text{mem}}(t)}{R} + C \frac{dU_{\text{mem}}(t)}{dt} \\ &RC \frac{dU_{\text{mem}}(t)}{dt} = -U_{\text{mem}}(t) + R I_{\text{in}}(t) \end{align}$$

等式右边的单位是Voltage，左边$\frac{dU_{\text{mem}}(t)}{dt}$ 的单位是Voltage/s，因此RC的单位是s，我们令$RC=\tau$，为时间常数。

我们想要得到$U_{\text{mem}}(t)$ 的表达式，于是上面的(1)式是一个一阶线性常微分方程（ODE），使用乘积因子法，等式两边乘$exp(\frac{t}{\tau})$ ，再对等式两边积分，即可得到

$$exp(\frac{t}{\tau})U_{\text{mem}}(t)=R\times I_{\text{in}}(t)exp(\frac{t}{\tau}) +C_1$$

其中$C_1$可通过$U_{\text{mem}}(0)=U_0$得到:

$$C_1 = U_0-I_{\text{in}}(t)R$$

如果$I_{\text{in}}(t)=0$，也就是没有电流输入，那么膜电位将会从起始时刻以$1/\tau$ 指数衰减。

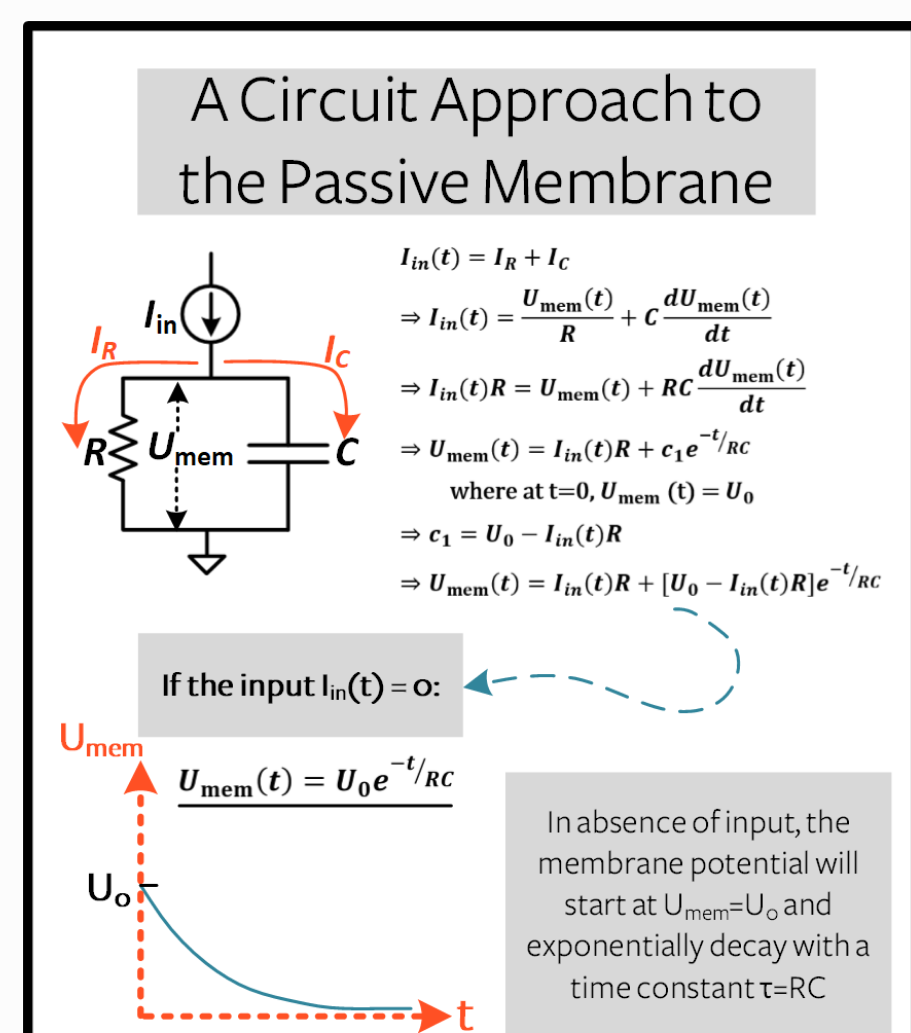

下图展示了详细的计算过程：

刚才我们得到了LIF方程的解析解，但应用在神经网络中，我们需要一个离散、递归形式的LIF神经元模型。我们使用**前向欧拉法（forward Euler method）**将其离散化。
如前所述，该 RC 电路对应的线性微分方程为：

$$\tau \frac{dU(t)}{dt} = -U(t) + R I_{\text{in}}(t)$$

首先，我们尝试在不取极限 $\Delta t \to 0$ 的情况下求解该导数：

$$\tau \frac{U(t + \Delta t) - U(t)}{\Delta t} = -U(t) + R I_{\text{in}}(t)$$

当 $\Delta t$ 足够小时，上式可以很好地近似连续时间的积分。于是下一时刻的膜电位可表示为：

$$U(t + \Delta t) = U(t) + \frac{\Delta t}{\tau} \left( -U(t) + R I_{\text{in}}(t) \right)$$

其中$\Delta t$ 称为事件步，我们通过这个公式可以计算神经元的输出。
下面我们结合python代码来查看不同输入状态下膜电位变化状态。

¶膜电位变化情况代码模拟

代码模拟通过snntorch python 库完成。安装教程参见：https://snntorch.readthedocs.io/en/latest/installation.html 。此处推荐新建一个环境安装pytorch和snntorch, 然后将这个新 环境注入到Jupyter。

snnTorch 是一个基于 PyTorch 构建的 脉冲神经网络（Spiking Neural Network, SNN）建模与训练库，所有模块都继承自 torch.nn.Module，可与 PyTorch 无缝集成。
在snntorch中，上述LIF模型被命名为Lapicque，为了纪念Lapicque发现了上述神经膜电位与RC电路的相似属性。

¶无外部输入的情况

用python代码模拟以下神经元活动：

1. 时间步长为$1E-3s$ ，$R=5,C=1E-3$，初始电位为$U_0=0.9V$，无电流输入，输出一秒内膜电位变化图。

import snntorch as snn
from snntorch import spikeplot as splt
from snntorch import spikegen

import torch
import torch.nn as nn

import numpy as np
import matplotlib.pyplot as plt

time_step = 1e-3
R = 5
C = 1e-3
# 用snn.Lapicque定义模型
lif1 = snn.Lapicque(R=R, C=C, time_step=time_step)
# 所有输入的数据类型都是torch.Tensor
mem = torch.ones(1) * 0.9  # U=0.9 at t=0
cur_in = torch.zeros(num_steps, 1)  # I=0 for all t
spk_out = torch.zeros(1)  # initialize output spikes

#记录膜电位变化
for step in range(num_steps):
  spk_out, mem = lif1(cur_in[step], mem)
  mem_rec.append(mem)
# convert the list of tensors into one tensor
mem_rec = torch.stack(mem_rec)
plot_mem(mem_rec, "Lapicque's Neuron Model Without Stimulus")

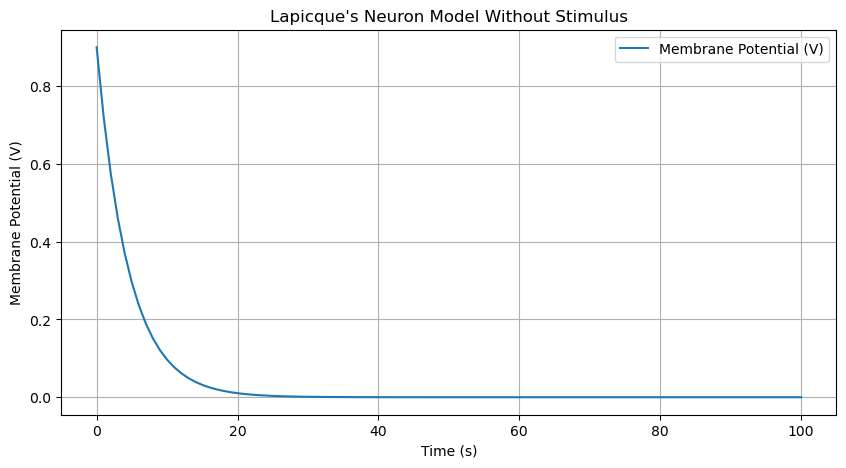

结果显示，在没有外部输入的情况下，膜电位随着时间以$1/\tau$ 的速率指数衰减。

¶连续输入下的膜电位变化

假设初始电位为0，现在考虑在t=10ms后在每个时间步都输入一个100毫安的电流（$I_{\text{in}}=100mA$），绘制出两秒内膜电位变化图。

# 初始化电流输入情况，start_time = 10ms
cur_in = torch.cat((torch.zeros(10, 1), torch.ones(190, 1)*0.1), 0)

mem = torch.zeros(1) #初始膜电位为0
spk_out = torch.zeros(1)  #用来记录是否发出脉冲
mem_rec = [mem]
num_steps = 200
#记录膜电位和脉冲发出变化
for step in range(num_steps):
  spk_out, mem = lif1(cur_in[step], mem)
  mem_rec.append(mem)

mem_rec = torch.stack(mem_rec)
plot_step_current_response(cur_in, mem_rec, 10)

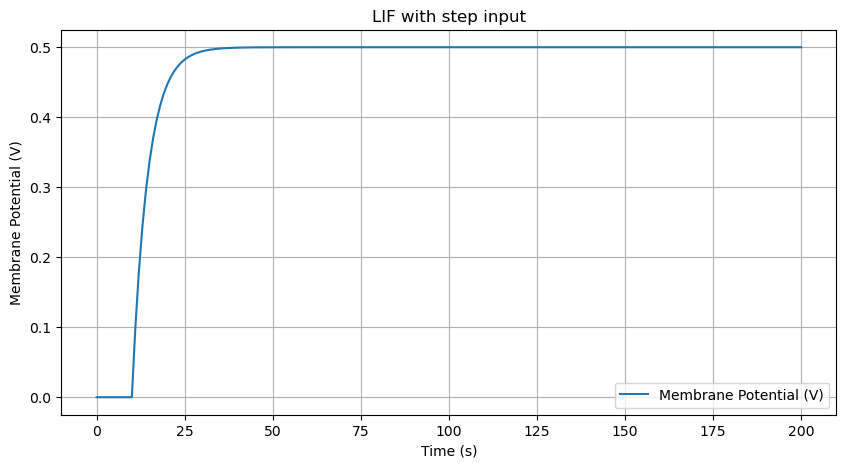

从输出可以看到，在不断的电流刺激下，膜电位并不会不断增长，而是会趋近于一个常数。
根据上个部分的推导，我们知道当初始电位=0时，膜电位和随时间的变化关系为：

$$U_{\text{mem}}(t) = I_{\text{in}}(t)R \left[ 1 - e^{-t/\tau} \right]$$

在$t\to \infty$ 时，$U\to I_{\text{in}}R$ ，在此处，$I_{\text{in}}R=0.1*5=0.5$ .

¶脉冲输入下的膜电位变化

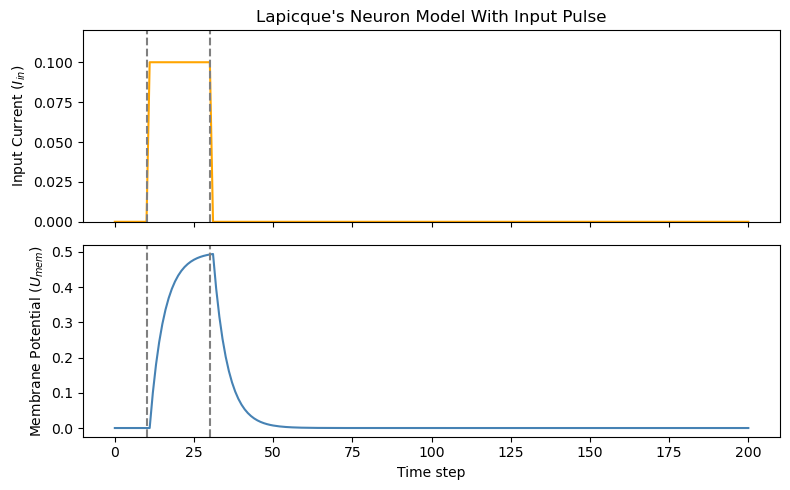

下面考虑在30ms时截断电流输入，也就是输入在10ms时刻开启，在30ms结束。只需要对上面代码的cur_in进行修改即可。

#新的绘图函数，同时展示输入电流和膜电位变化
cur_in = torch.cat((torch.zeros(10, 1),torch.ones(20, 1)*0.1, torch.zeros(170, 1)), 0)

mem = torch.zeros(1) #初始膜电位为0
spk_out = torch.zeros(1)  #用来记录是否发出脉冲
mem_rec = [mem]
num_steps = 200
#记录膜电位和脉冲发出变化
for step in range(num_steps):
  spk_out, mem = lif1(cur_in[step], mem)
  mem_rec.append(mem)

mem_rec = torch.stack(mem_rec)
plot_current_pulse_response(cur_in, mem_rec,
title="Lapicque's Neuron Model With Input Pulse", vline1=10, vline2=30)

在电流输入时，脉冲变化趋势和Figure2前30s一致，电流停止输入后，根据时间常数$\tau$ 指数衰减。

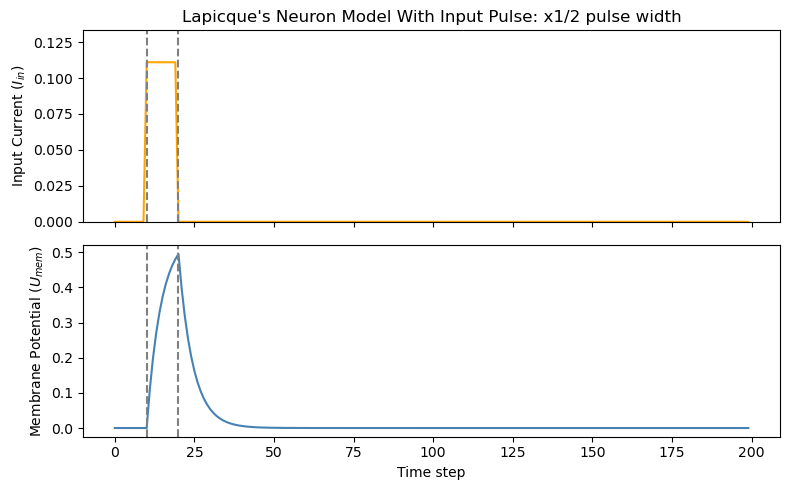

现在我们想让膜电位在更短的时间内到达和Figure3一样的峰值（0.5左右），那么我们尝试将输入电流加大：

cur_in2 = torch.cat((torch.zeros(10, 1), torch.ones(10, 1)*0.111, torch.zeros(180, 1)), 0)  # input turns on at t=10, off at t=20
mem = torch.zeros(1)
spk_out = torch.zeros(1)
mem_rec2 = [mem]

# neuron simulation
for step in range(num_steps-1):
  spk_out, mem = lif1(cur_in2[step], mem)
  mem_rec2.append(mem)
mem_rec2 = torch.stack(mem_rec2)

plot_current_pulse_response(cur_in2, mem_rec2, title="Lapicque's Neuron Model With Input Pulse: x1/2 pulse width", vline1=10, vline2=20)

cur_in3 = torch.cat((torch.zeros(10, 1), torch.ones(5, 1)*0.147, torch.zeros(185, 1)), 0)  # input turns on at t=10, off at t=15
mem = torch.zeros(1)
spk_out = torch.zeros(1)
mem_rec3 = [mem]

# neuron simulation
for step in range(num_steps-1):
  spk_out, mem = lif1(cur_in3[step], mem)
  mem_rec3.append(mem)
mem_rec3 = torch.stack(mem_rec3)

plot_current_pulse_response(cur_in3, mem_rec3, "Lapicque's Neuron Model With Input Pulse: x1/4 pulse width", vline1=10, vline2=15)

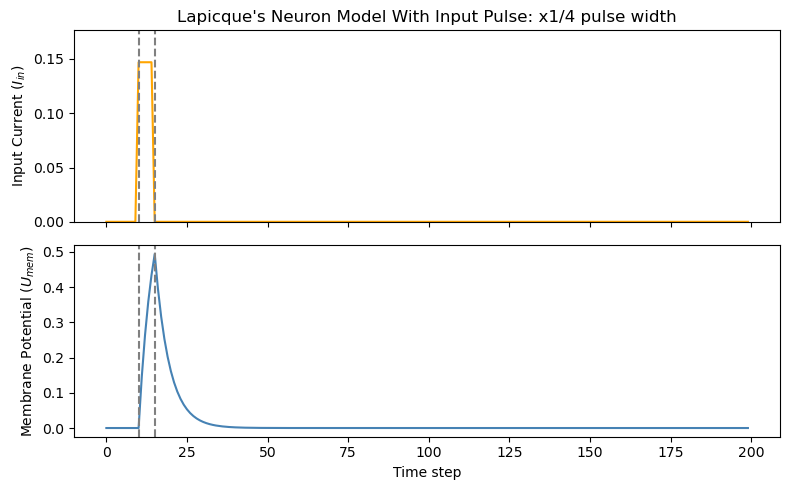

随着输入电流脉冲的幅度增加，膜电位上升的速度加快。当输入电流足够大时，膜电位跃升至0.5左右只需要一瞬间。
根据电流的定义：$I(t)=Q/t_0, t_0\to 0$，用Dirac-Delta函数表示即为：$I_{\text{in}}(t) = Q \delta(t - t_0)$ 。
从物理角度看，我们不可能在一瞬间注入电荷。但我们可以对 $I_{\text{in}}$ 进行积分，从而得到有实际意义的结果，即注入的总电荷：

$$1 = \int_{t_0 - a}^{t_0 + a} \delta(t - t_0)\,dt$$

$$f(t_0) = \int_{t_0 - a}^{t_0 + a} f(t)\delta(t - t_0)\,dt$$

在这里，若 $f(t) = I_{\text{in}}(t=10) = 0.5\,A$，则有 $f(t) = Q = 0.5\,C$
我们将输入电流调至0.5A，查看膜电位变化情况：

# Current spike input
cur_in4 = torch.cat((torch.zeros(10, 1), torch.ones(1, 1)*0.5, torch.zeros(189, 1)), 0)  # input only on for 1 time step
mem = torch.zeros(1)
spk_out = torch.zeros(1)
mem_rec4 = [mem]

# neuron simulation
for step in range(num_steps-1):
  spk_out, mem = lif1(cur_in4[step], mem)
  mem_rec4.append(mem)
mem_rec4 = torch.stack(mem_rec4)

plot_current_pulse_response(cur_in4, mem_rec4, "Lapicque's Neuron Model With Input Spike",vline1=10)

¶输出脉冲

到目前为止，我们只观察了神经元对输入的反应，但是神经元并没产生输出、

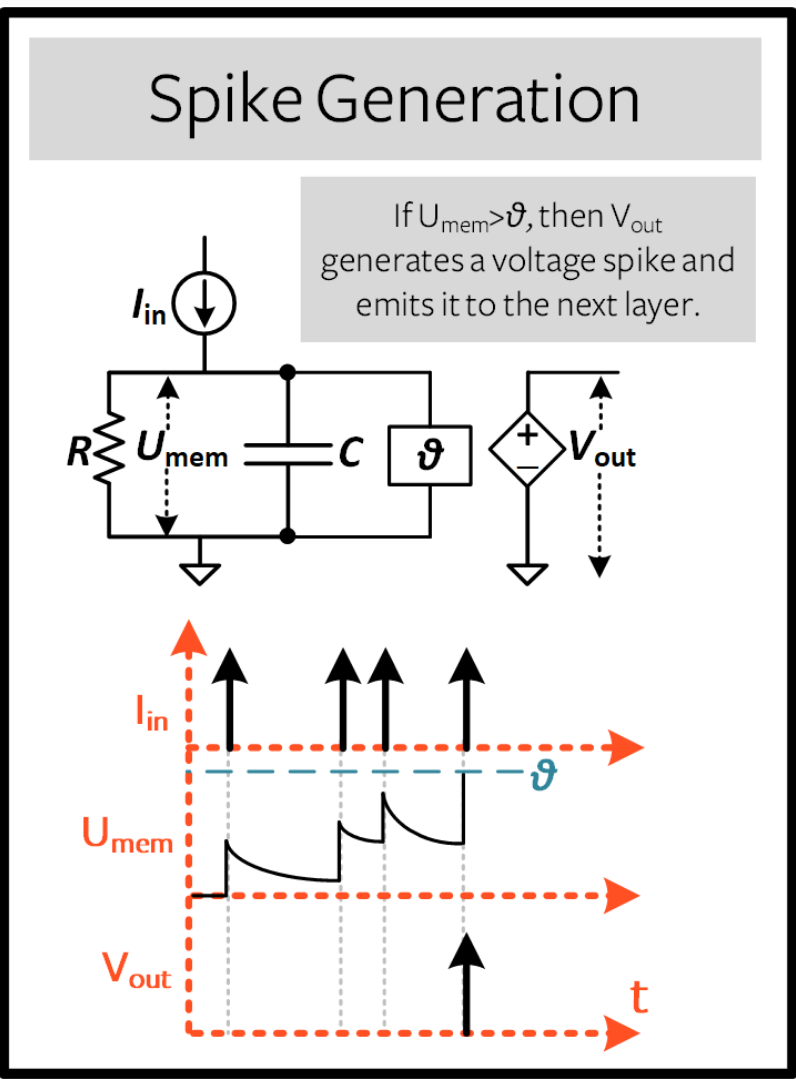

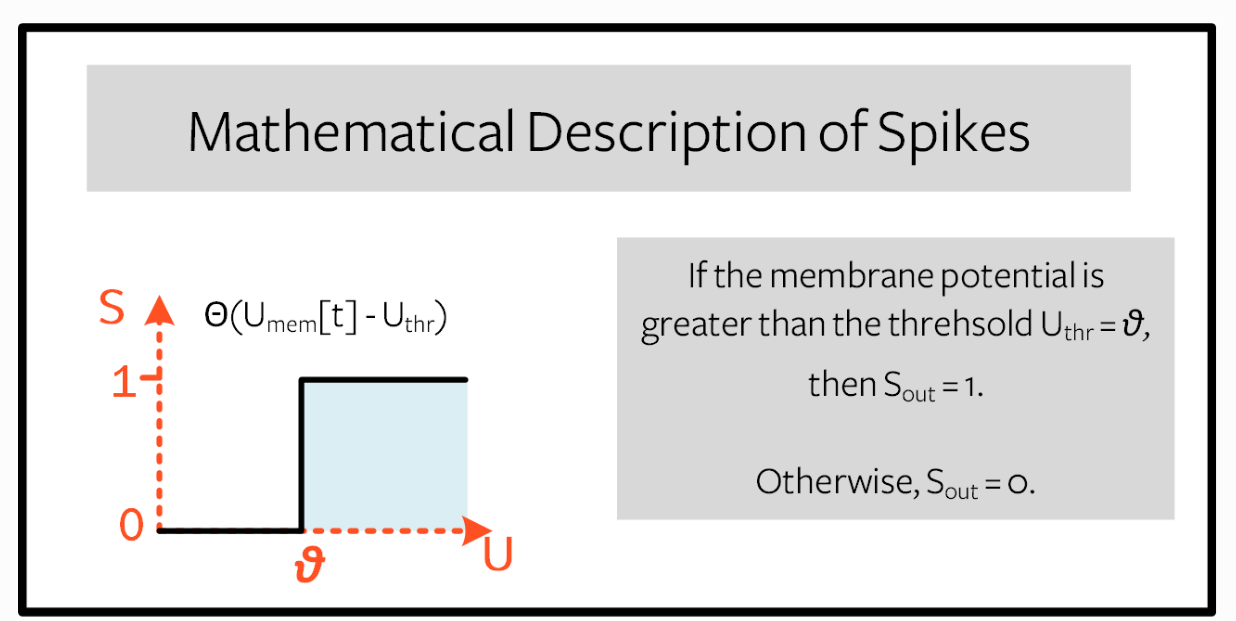

如果要让神经元在输出端产生并发出自己的脉冲，就必须在被动膜模型的基础上引入一个阈值机制，当膜电位超过这个阈值时，就会在被动膜模型之外触发一个脉冲的生成，神经元在发出一个脉冲后，会被重置到一个特定的电位值，模拟生物神经元在达到“动作电位”后的不应期。

¶连续电流输入

我们先自己编写一个包含阈值与重置机制的LIF函数：

# R=5.1, C=5e-3 for illustrative purposes
def leaky_integrate_and_fire(mem, cur=0, threshold=1, time_step=1e-3, R=5.1, C=5e-3):
  tau_mem = R*C
  spk = (mem > threshold) # if membrane exceeds threshold, spk=1, else, 0
  mem = mem + (time_step/tau_mem)*(-mem + cur*R)
  return mem, spk

# Small step current input
cur_in = torch.cat((torch.zeros(10), torch.ones(190)*0.2), 0)
mem = torch.zeros(1)
mem_rec = []
spk_rec = []

# neuron simulation
for step in range(num_steps):
  mem, spk = leaky_integrate_and_fire(mem, cur_in[step])
  mem_rec.append(mem)
  spk_rec.append(spk)

# convert lists to tensors
mem_rec = torch.stack(mem_rec)
spk_rec = torch.stack(spk_rec)

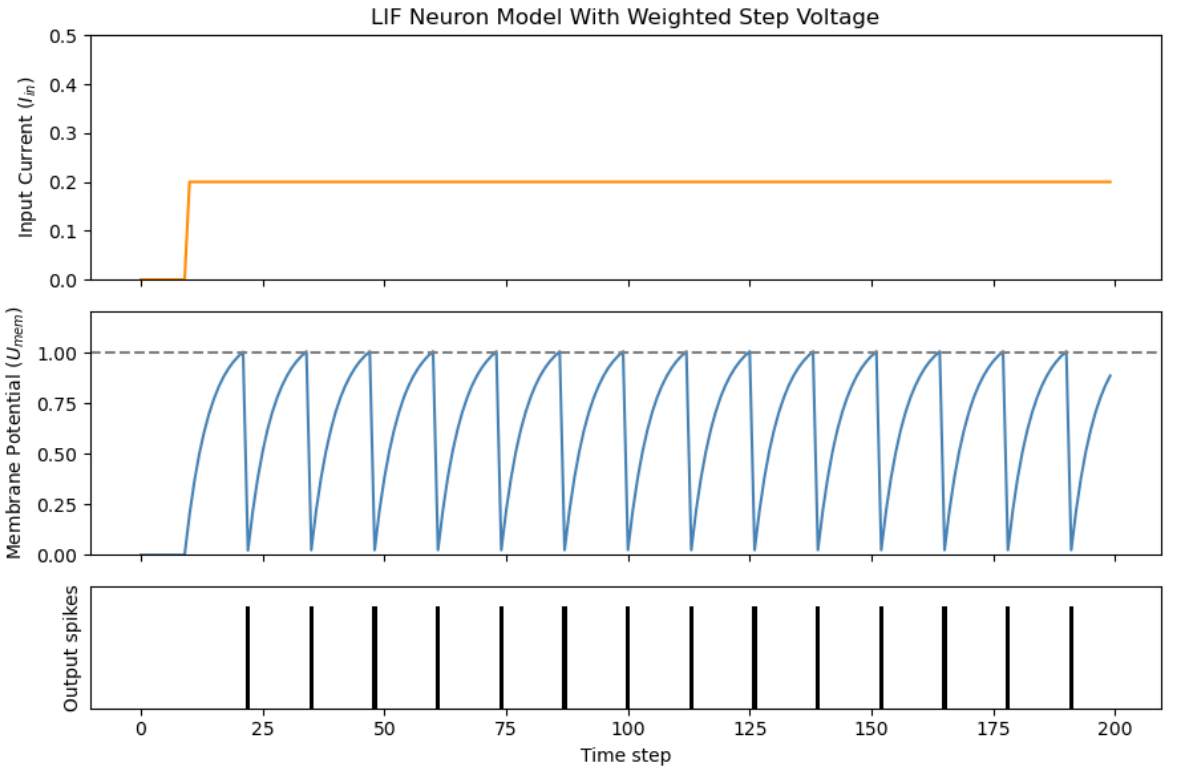

plot_cur_mem_spk(cur_in, mem_rec, spk_rec, thr_line=1, vline=109, ylim_max2=1.3,
                 title="LIF Neuron Model With Reset")

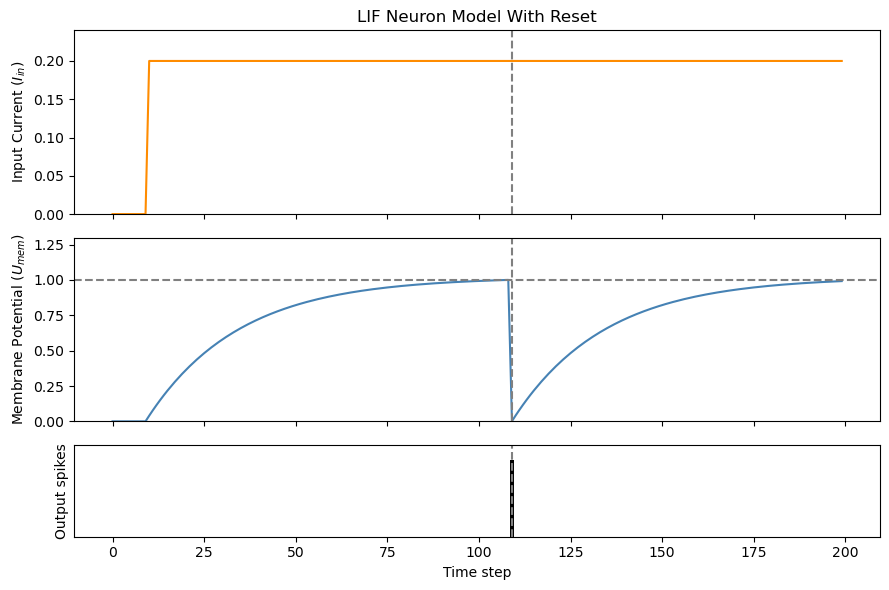

如图所示，在105ms-115ms处，神经元放出了一个脉冲。在上一个部分我们已经知道，如果调高输入电流，那么膜电位会更快到达峰值，那么这将对输入有什么影响呢？

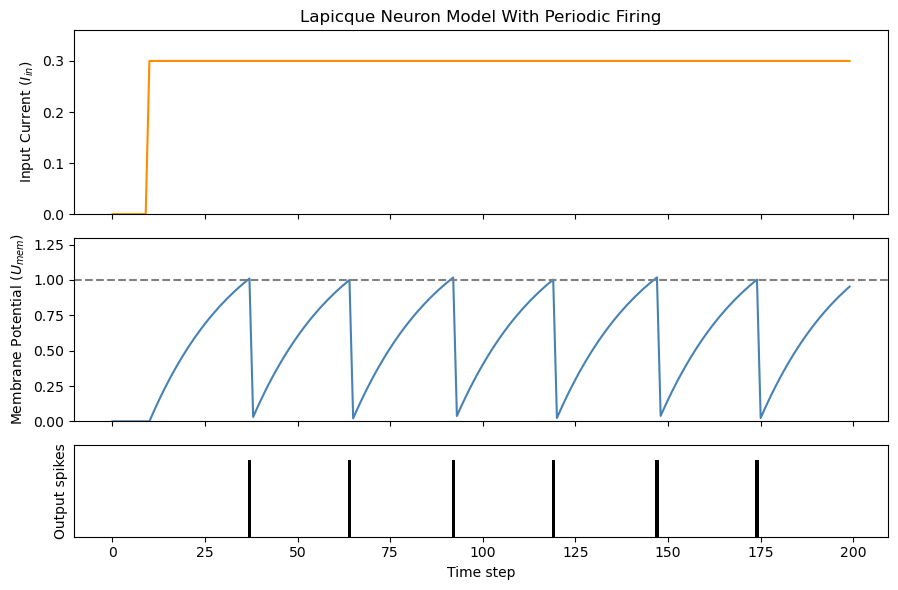

我们调高电流，再次尝试模拟，可以看到脉冲发出的频率变高。

#提高输入电流强度至0.3.
cur_in = torch.cat((torch.zeros(10, 1), torch.ones(190, 1)*0.3), 0)  # increased current
mem = torch.zeros(1)
spk_out = torch.zeros(1)
mem_rec = [mem]
spk_rec = [spk_out]

# neuron simulation
for step in range(num_steps-1):
  spk_out, mem = lif2(cur_in[step], mem)
  mem_rec.append(mem)
  spk_rec.append(spk_out)

# convert lists to tensors
mem_rec = torch.stack(mem_rec)
spk_rec = torch.stack(spk_rec)

plot_cur_mem_spk(cur_in, mem_rec, spk_rec, thr_line=1, ylim_max2=1.3,
                 title="Lapicque Neuron Model With Periodic Firing")

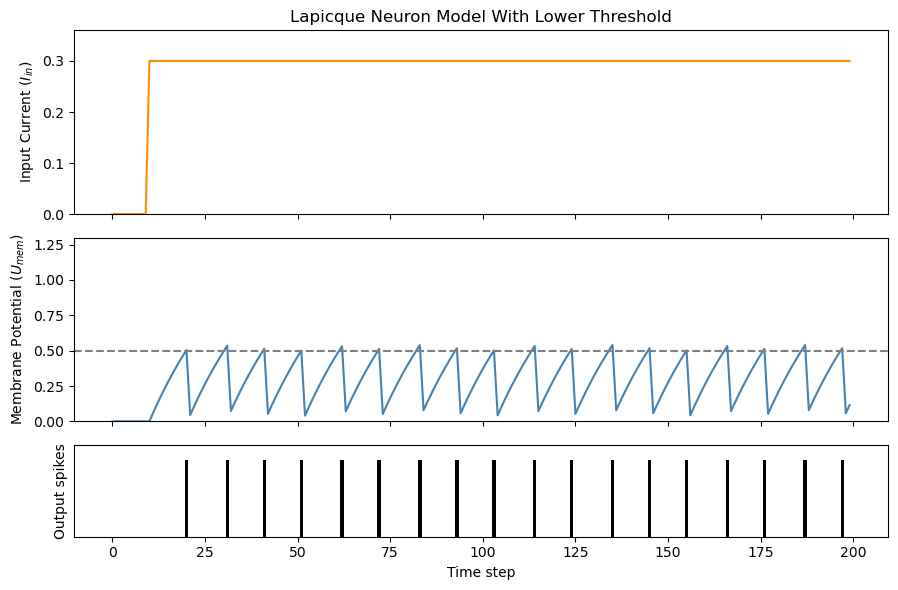

当然，降低阈值也可以使脉冲发出频率变高:

#降低阈值也可以使发出脉冲的频率提高。
lif3 = snn.Lapicque(R=5.1, C=5e-3, time_step=1e-3, threshold=0.5)

# Initialize inputs and outputs
cur_in = torch.cat((torch.zeros(10, 1), torch.ones(190, 1)*0.3), 0)
mem = torch.zeros(1)
spk_out = torch.zeros(1)
mem_rec = [mem]
spk_rec = [spk_out]

# Neuron simulation
for step in range(num_steps-1):
  spk_out, mem = lif3(cur_in[step], mem)
  mem_rec.append(mem)
  spk_rec.append(spk_out)

# convert lists to tensors
mem_rec = torch.stack(mem_rec)
spk_rec = torch.stack(spk_rec)

plot_cur_mem_spk(cur_in, mem_rec, spk_rec, thr_line=0.5, ylim_max2=1.3,
                 title="Lapicque Neuron Model With Lower Threshold")

¶脉冲电流输入

在上面的模拟中，我们对神经元施加了连续、恒定的刺激，但无论是在深度神经网络中，还是在生物大脑中，大多数神经元实际上是连接到其他神经元上的。因此，它们更可能是接收到来自其他神经元的脉冲（spikes），而不是简单地接收一个恒定电流的输入。

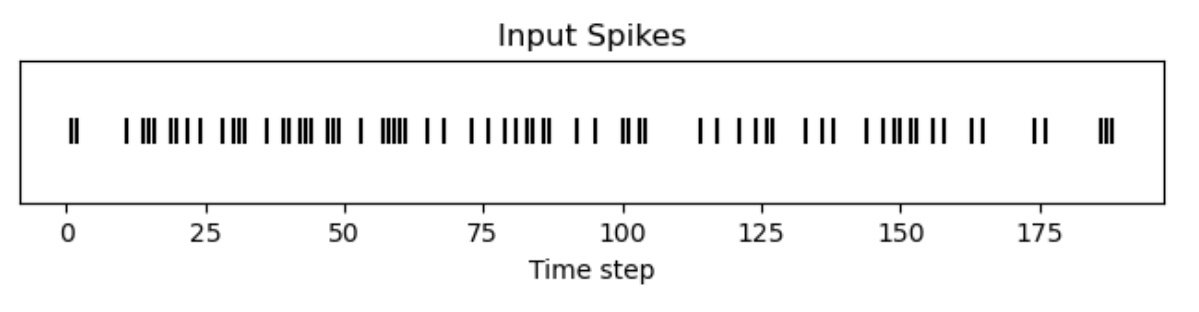

我们使用snntorch库中的snntorch.spikegen.rate_conv来生成一些随机的输入脉冲，并将其输入到刚才定义的神经元模型中：

# 创建一个一维的随机脉冲序列。每个时间步有 40% 的概率产生放电。
spk_in = spikegen.rate_conv(torch.ones((num_steps, 1)) * 0.40)
print(f"There are {int(sum(spk_in))} total spikes out of {len(spk_in)} time steps.")

fig = plt.figure(facecolor="w", figsize=(8, 1))
ax = fig.add_subplot(111)

splt.raster(spk_in.reshape(num_steps, -1), ax, s=100, c="black", marker="|")

plt.title("Input Spikes")
plt.xlabel("Time step")
plt.yticks([])
plt.show()

# 将随机生成的脉冲输入到神经元模型中
mem = torch.ones(1)*0.5
spk_out = torch.zeros(1)
mem_rec = [mem]
spk_rec = [spk_out]

# Neuron simulation
for step in range(num_steps-1):
  spk_out, mem = lif3(spk_in[step], mem)
  spk_rec.append(spk_out)
  mem_rec.append(mem)

# convert lists to tensors
mem_rec = torch.stack(mem_rec)
spk_rec = torch.stack(spk_rec)

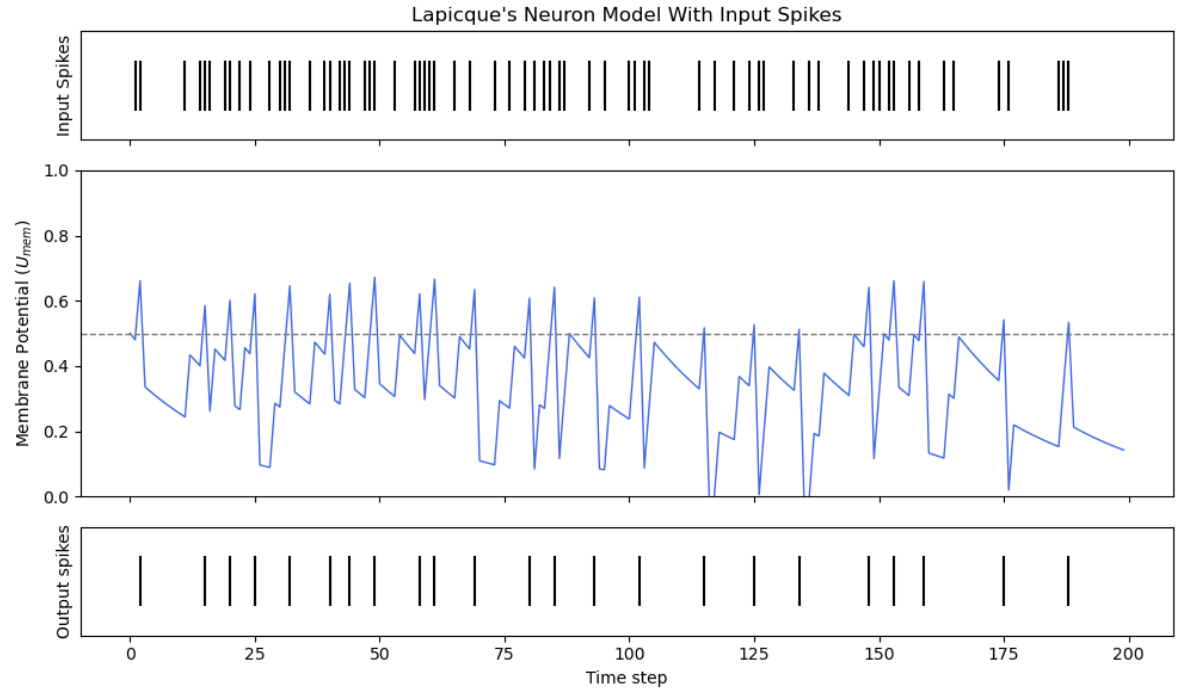

plot_spk_mem_spk(spk_in, mem_rec, spk_rec, "Lapicque's Neuron Model With Input Spikes")

¶重置机制

在上一节，我们已经从零开始实现了一个重置机制，但让我们更深入地探讨一下。膜电位的这种急剧下降会抑制脉冲的再次生成，这也部分解释了大脑为何如此节能。

从生物学角度看，这种膜电位的下降被称为“超极化（hyperpolarization）”。在超极化之后，神经元在短时间内会更难再次发放脉冲。我们使用重置机制来模拟这种超极化现象。
实现重置机制有三种方式：

1. 通过减法重置（reset by subtraction）（默认方式）—— 每当产生一次脉冲时，就从当前膜电位中减去阈值；
2. 重置为零（reset to zero） —— 每次产生脉冲时强制将膜电位设置为 0；
3. 不重置（no reset） —— 什么都不做，允许发放行为可能变得不可控。

在上一节，我们使用了第一种方式，在snntorch库中，可以使用snn.Lapicque方法设置一个包含阈值和不同重置机制的模型。默认使用subtract，可以通过设置reset_mechanism="zero" 来进行切换。

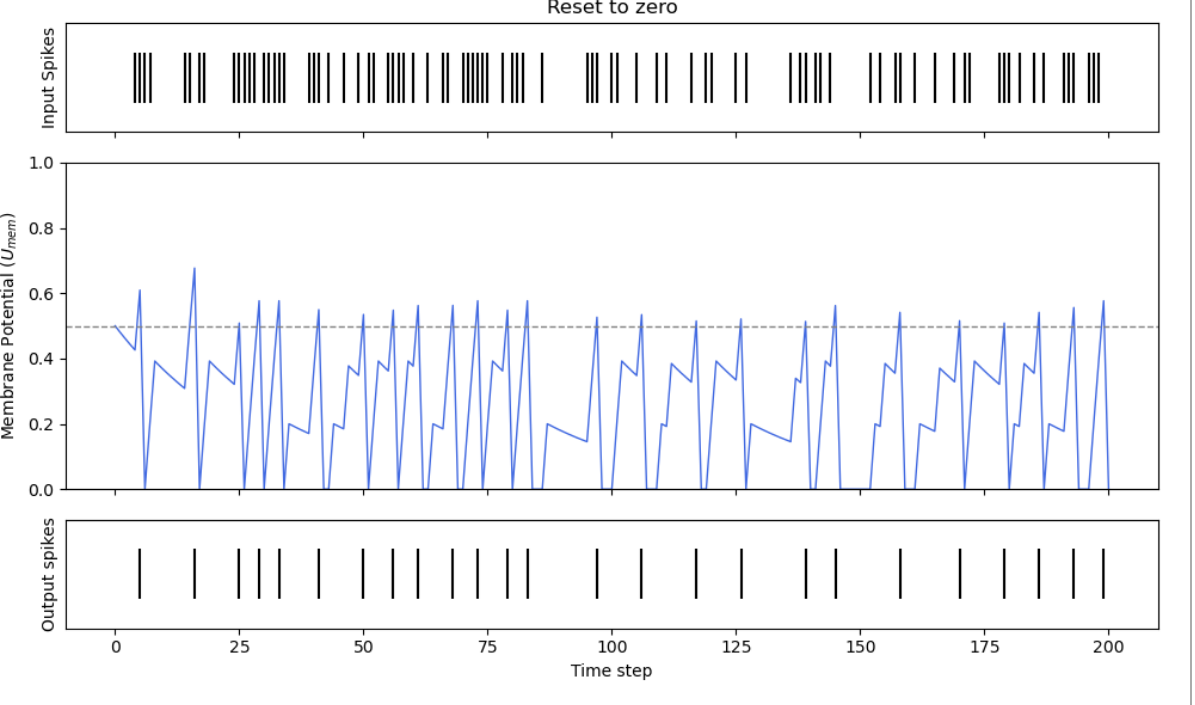

下面我们使用相同的脉冲输入，但是重置机制改成zero，可以发现脉冲发放情况发生了一些变化。

# Neuron with reset_mechanism set to "zero"
lif4 = snn.Lapicque(R=5.1, C=5e-3, time_step=1e-3, threshold=0.5, reset_mechanism="zero")

# Initialize inputs and outputs
spk_in = spikegen.rate_conv(torch.ones((num_steps, 1)) * 0.40)
mem = torch.ones(1)*0.5
spk_out = torch.zeros(1)
mem_rec0 = [mem]
spk_rec0 = [spk_out]

# Neuron simulation
for step in range(num_steps):
  spk_out, mem = lif4(spk_in[step], mem)
  spk_rec0.append(spk_out)
  mem_rec0.append(mem)

# convert lists to tensors
mem_rec0 = torch.stack(mem_rec0)
spk_rec0 = torch.stack(spk_rec0)

plot_spk_mem_spk(spk_in, mem_rec0, spk_rec0, "Reset to zero")

¶2 脉冲编码

上一节我们介绍了LIF神经元模型，以及这个模型对外部刺激的反应。LIF神经元模型接收的是脉冲刺激，但是我们平时接收到的信息应该如何被转化为脉冲信号输入神经元呢？我们以MNIST图片数据集为例。

根据前面的部分我们知道，SNN旨在利用时变序列数据，它在 每个时间步都有输入和输出。然而，MNIST 并不是一个时变数据集。将 MNIST 用于 SNN 时，有两种选择：

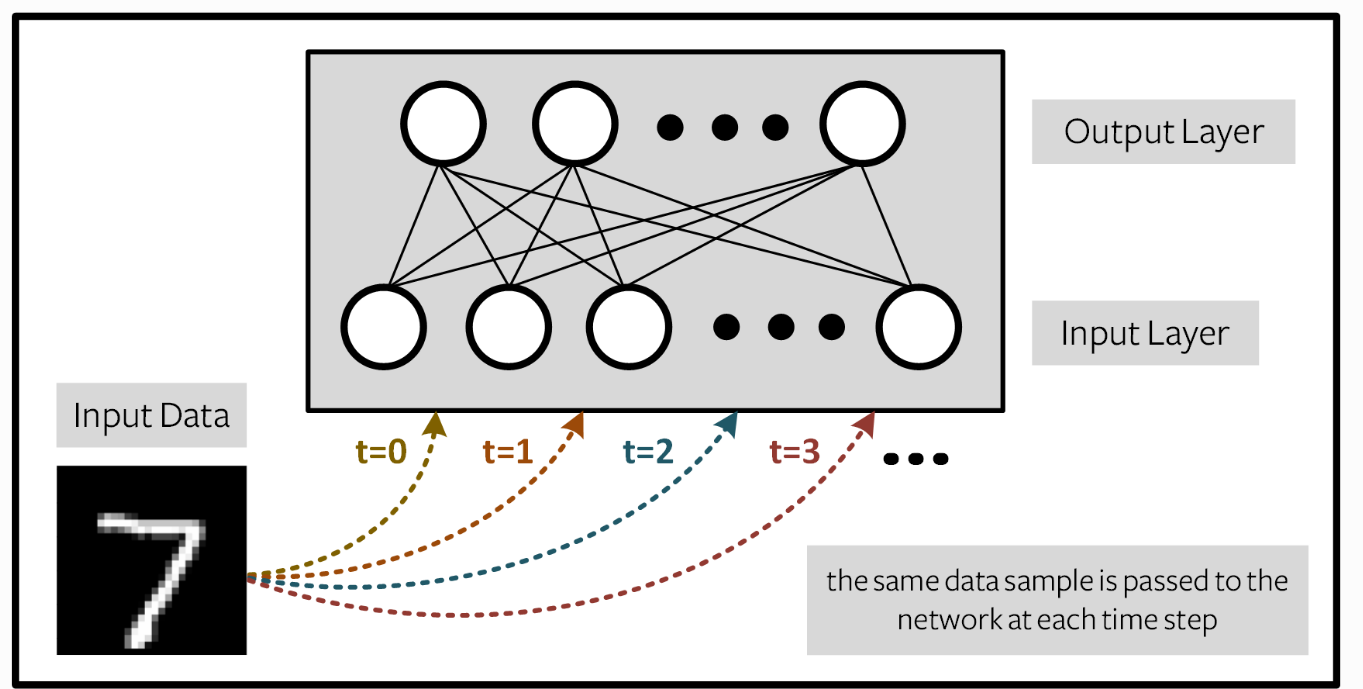

1. 在每个时间步，将相同的训练样本 $\mathbf{X} \in \mathbb{R}^{m \times n}$ 重复输入到网络中，这相当于把 MNIST 转换成一个静态、不变的视频。$\mathbf{X}$ 的每个元素 $X_{ij}$ 是一个精度较高的值，将被归一化到 $[0,1]$ 区间。

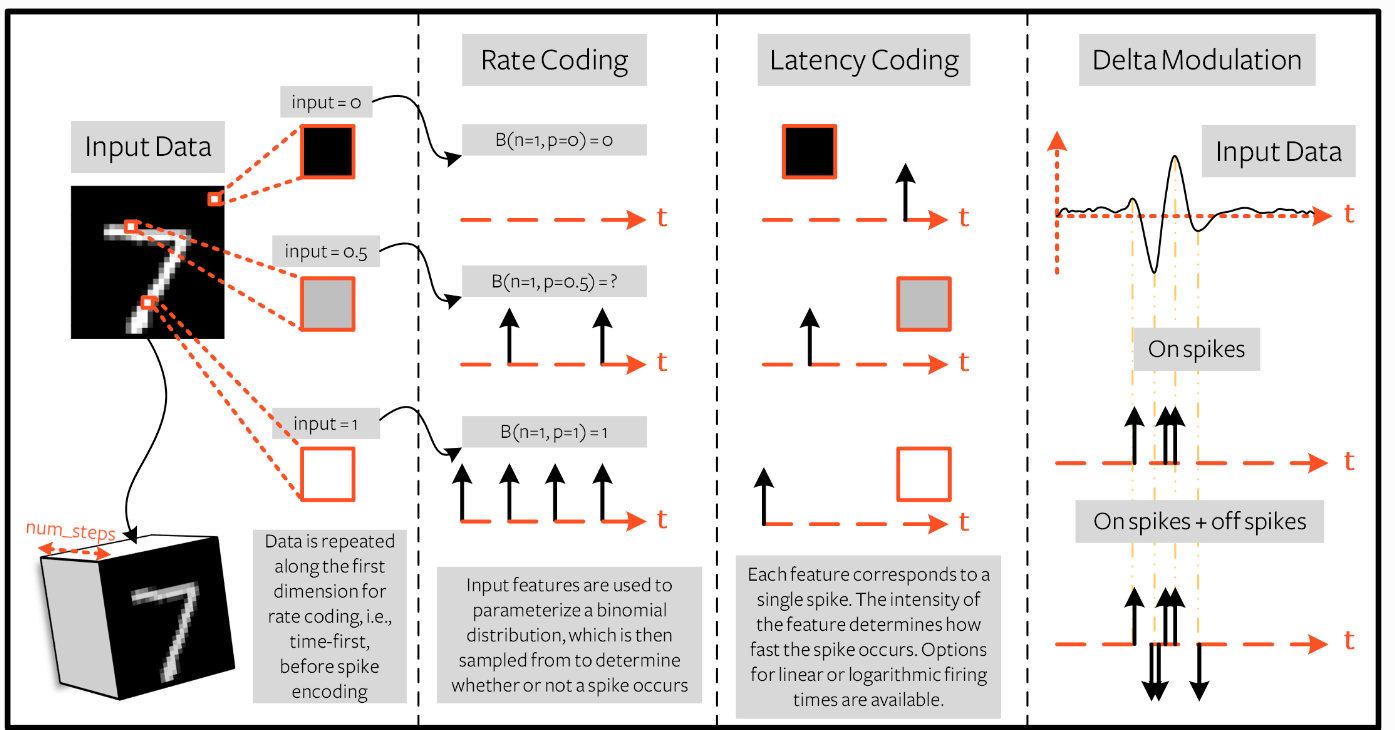

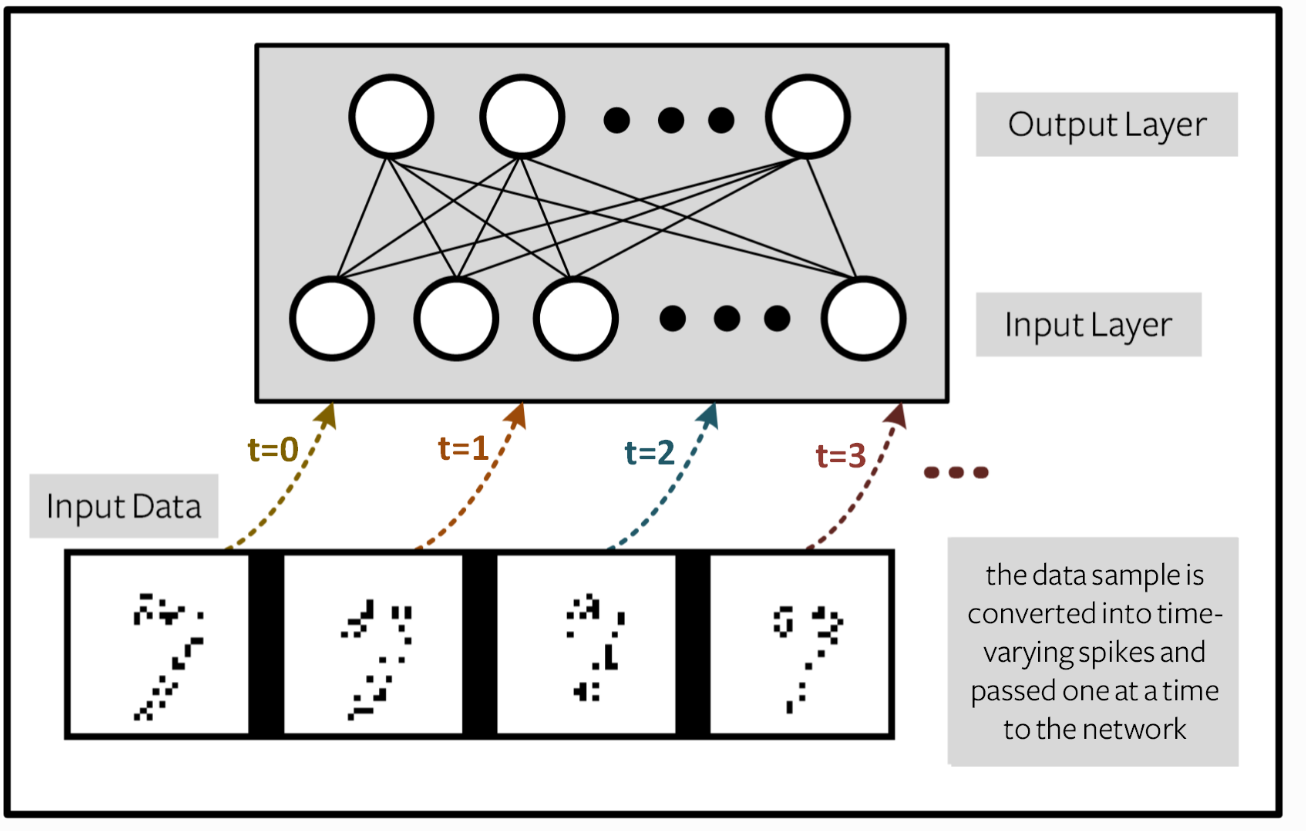

2. 将输入数据转换为一个长度为 num_steps 的脉冲序列（spike train），其中每个像素/特征仅取离散值 $X_{ij} \in \{0, 1\}$。在这种情况下，MNIST 被转换为一个时变脉冲序列，但这个脉冲序列仍然反映原始图像的结构。这听起来可能有点抽象，下面我们会结合三种编码机制来详细介绍这种想法。

   第一种方法非常直接，但是没能完全开发SNN的时间动力学特性，因此我们主要针对第二种方法进行讨论。
   在snntorch中，模块snntorch.spikegen专门用于将数据转化为脉冲输入，一共有三种编码方式可供选择：

• 速率编码（Rate coding）：根据输入特征值的大小决定脉冲的频率。特征值越大，脉冲越频繁。spikegen.rate
• 潜伏期编码（Latency coding）：根据输入特征值决定首次脉冲的时间。特征值越大，脉冲出现得越早。spikegen.latency
• 增量调制（Delta modulation）：根据输入特征在时间上的变化量生成脉冲。只有当输入发生变化时才发放脉冲。spikegen.delta

¶速率编码（Rate coding）

速率编码通过将每个像素的数值视为一个在每个时间步中发放脉冲的概率，从而实现这种转换。
具体来说，MNIST 图像中的每个像素值 $X_{ij}$ 被归一化到区间 $[0, 1]$。在速率编码中，我们将该值视为一次伯努利试验的成功概率（即发放脉冲的概率），表示在每个时间步上是否发放一个脉冲信号（1 表示发放，0 表示不发放）。这种方式的数学表达是：

$$P(R_{ij} = 1) = X_{ij}, \quad P(R_{ij} = 0) = 1 - X_{ij}$$

其中 $R_{ij} \sim B(1, X_{ij})$，是一个伯努利分布的随机变量。这个过程会在多个时间步上重复，从而形成一个时间序列的脉冲流。

为了演示这个过程，我们可以构造一个简单的例子：创建一个长度为 10 的向量，每个元素都为 0.5，表示每个时间步有 50% 的概率发放脉冲。然后，我们用 torch.bernoulli() 函数对这个向量进行采样，生成脉冲编码向量。如下所示：

# Temporal Dynamics
num_steps = 100

# 创建一个值为 0.5 的向量
raw_vector = torch.ones(num_steps) * 0.5

# 对每个值进行伯努利采样
rate_coded_vector = torch.bernoulli(raw_vector)

输出结果可能是：

rate_coded_vector = torch.bernoulli(raw_vector)
print(f"The output is spiking {rate_coded_vector.sum()*100/len(rate_coded_vector):.2f}% of the time.")
>>>The output is spiking 48.00% of the time.

这个输出意味着，在 100个时间步中，有 48次发生了脉冲事件（值为 1），符合设定的概率期望（0.5）但具有一定随机性。

总之，速率编码提供了一种将静态图像数据转换为 SNN 可处理的时序脉冲流的方式，其优点是实现简单、直观，并且与生物神经系统中脉冲频率传递强度的机制相吻合。
不难想象，当num_steps$\to \infty$ 时，脉冲发放的比例会和原始值一致，如下图所示，对于一张 MNIST 图像，脉冲发放的概率对应于像素的数值，白色像素表示 100% 的发放脉冲概率，而黑色像素则永远不会产生脉冲。

我们可以用spikegen.rate 生成一个经过rate编码的数据样本:

from snntorch import spikegen

# 遍历小批量数据
data = iter(train_loader)
data_it, targets_it = next(data)
# 生成脉冲编码数据,时间步为num_steps
spike_data = spikegen.rate(data_it, num_steps=100)
print(spike_data.size())
>>> torch.Size([100, 128, 1, 28, 28])

如果输入值超出了0-1区间，那么它就不再代表一个概率。 在这种情况下，系统会自动将数值裁剪到合法范围内，以确保每个特征值都能被正确地解释为一个概率。
spike_data的形状是[num_steps × batch_size × input dimensions]

¶关于Rate coding 的讨论

速率编码（Rate Coding）的理念其实是颇具争议的。尽管我们相当有信心速率编码确实出现在我们的感官外围系统，但我们并不确定大脑皮层整体是否也以脉冲发放频率的方式编码信息。

1. 能耗问题（Power Consumption）：
   大自然在进化过程中追求高效。完成任何任务都需要多个脉冲，每次脉冲都会消耗能量。
   实际上，有研究表明， 速率编码最多只能解释初级视觉皮层（V1）中约15%的神经元活动。
   因此，它不太可能是大脑中唯一的编码机制，因为大脑受限于资源，同时又高度高效。

2. 反应响应时间（Reaction Response Times）：
   我们知道，人类的反应时间大约是 250 毫秒。
   而人脑神经元的平均发放频率大约是 10Hz，意味着在 250ms 里只能发出约 2 次脉冲。
   因此，在这样的时间尺度内，我们只能处理极少量的脉冲信息。

虽然大脑皮层并不完全以速率编码的方式处理数据，但我们的生物传感器（如视网膜）仍很可能使用了这种编码方式。 尽管它存在功耗和时延上的劣势，但它具备一个极大的优点：鲁棒性高，抗噪声能力强。 即使有些脉冲未能成功发出，也没关系，因为还有很多冗余脉冲在其他时间步上发放。

¶潜伏期编码 Latency Coding

时间编码（Temporal codes）捕捉了神经元精确发放时间的信息； 与依赖发放频率的速率编码相比，Latency Coding的单个脉冲在时间编码中所携带的信息量更大。 尽管时间编码对噪声更为敏感，但它可以大幅降低运行 SNN 算法所需硬件的能耗。
spikegen.latency 允许每个输入在整个时间范围内最多发放一次脉冲，特征值越接近 1，发脉冲的时间越早；特征值越接近 0，发脉冲的时间越晚，例如在 MNIST 图像中：亮色像素（值大）会更早发放脉冲，暗色像素（值小）会更晚发放。

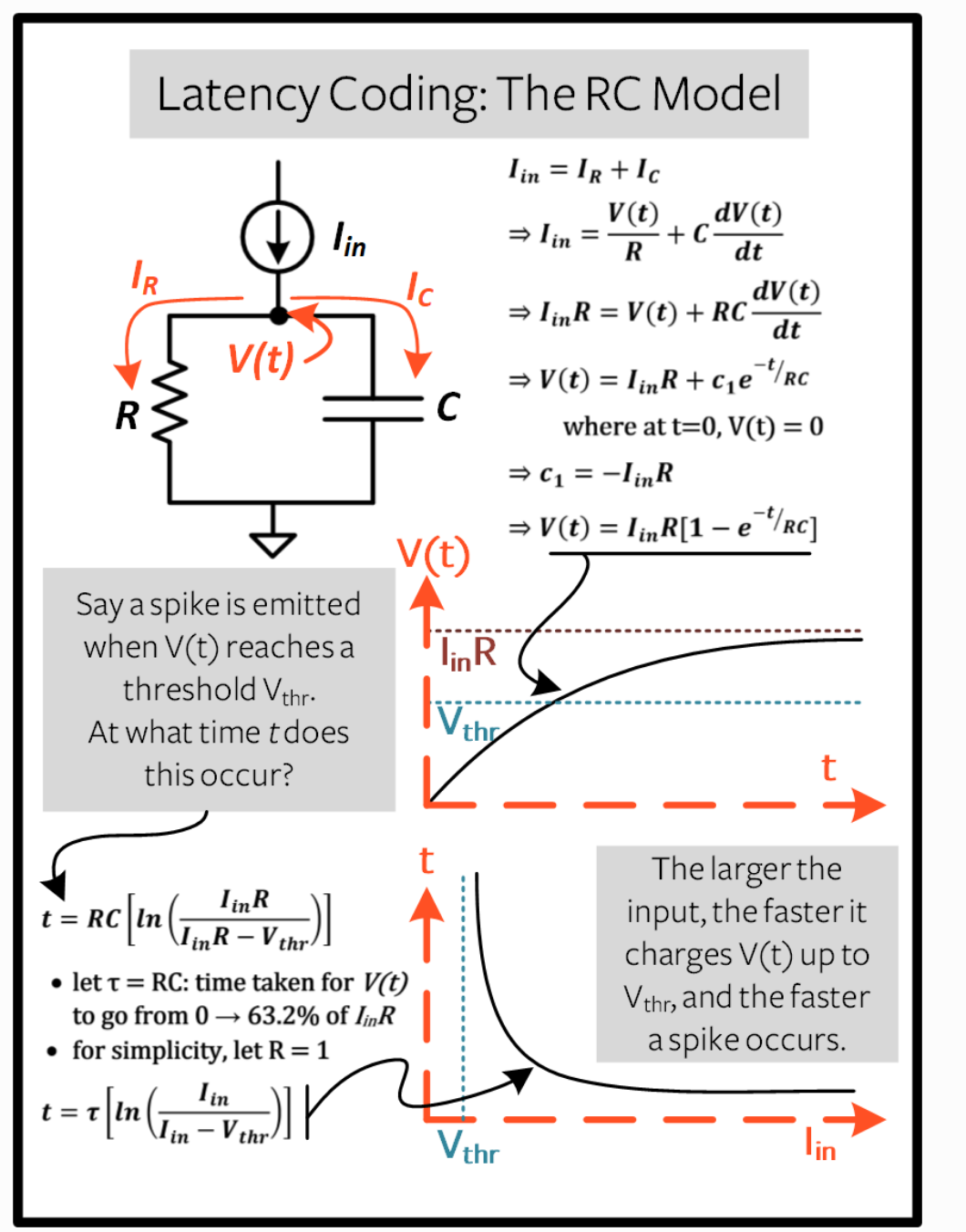

我们回忆上一节提到的神经元动力学模型，如果初始电压为0，那么膜电位和输入电流$I$，时间$t$的关系是

$$V(t) = I_{in}R \left[1 - e^{-t/RC} \right]$$

如果此时我们设定阈值为$V_{\text{thr}}$ ，那么达到阈值的时间可以通过下式求得：

$$V(t) = I_{in}R \left[1 - e^{-t/RC} \right] = V_{thr}$$

$$t = RC \cdot \ln\left( \frac{I_{in}R}{I_{in}R - V_{thr}} \right)$$

也就是输入越大，电压上升越快 → 越早发出脉冲。
变量 spike_times 表示每个神经元触发脉冲的时间点， 而不是像传统稀疏张量那样仅包含是否发放脉冲的 1/0 表示。
但在实际运行 SNN 模拟时，我们需要明确的 1/0 脉冲序列来利用脉冲编码带来的优势。 整个转换过程可以使用 spikegen.latency 函数自动完成，我们只需将 MNIST 数据集中的一个小批量 data_it 传入即可：

spike_data = spikegen.latency(data_it, num_steps=100, tau=5, threshold=0.01)

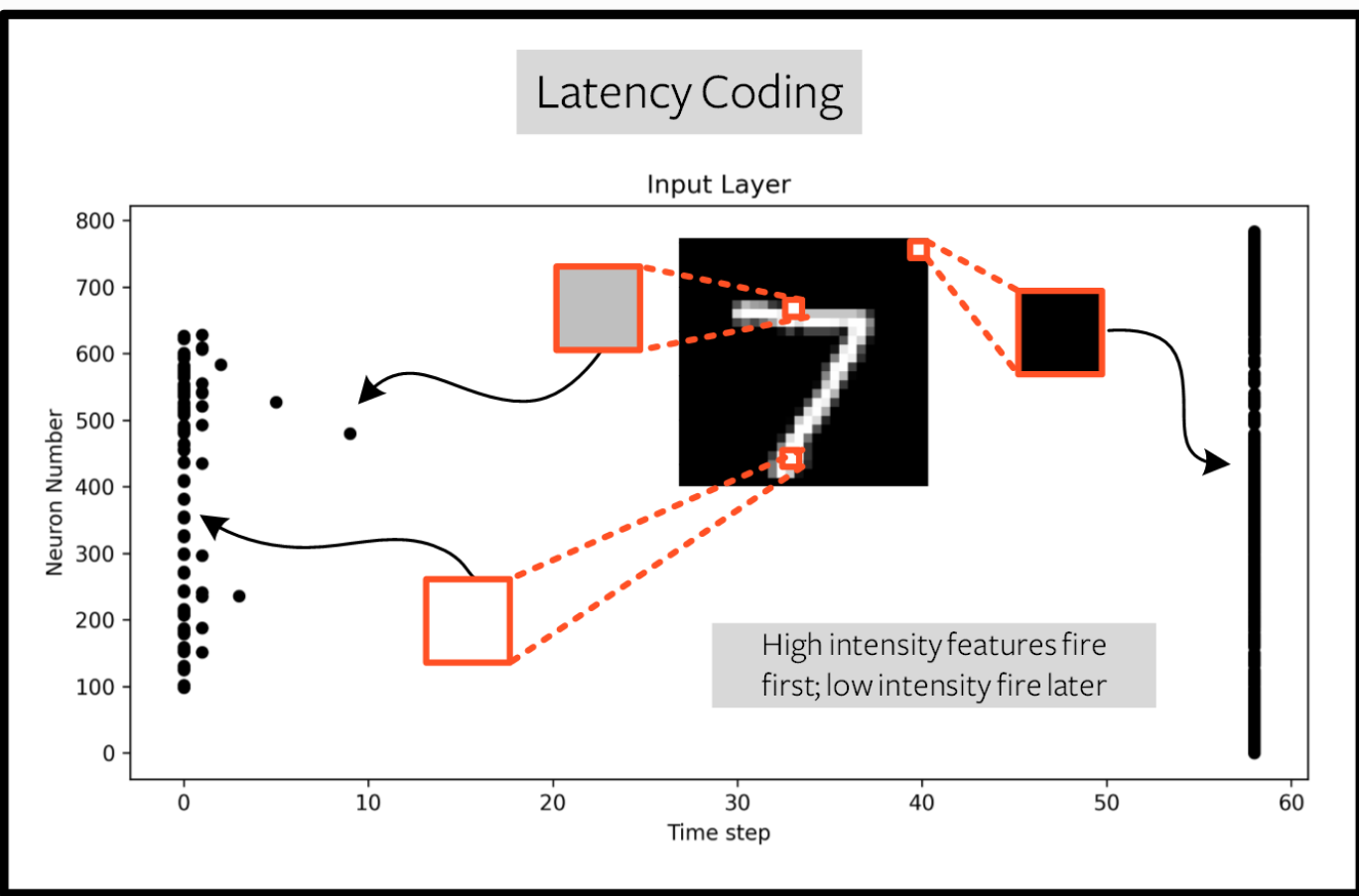

其产生的数据如下图所示，信号最强烈的白色像素最早发出脉冲，黑色不发出信号的黑色像素则在结束时发送脉冲

¶增量调整（Delta Modulation）

有理论认为，视网膜具有适应性：它只在有新信息需要处理时才会作出反应。
如果你视野中没有发生变化，感光细胞就不太容易被激活。
换句话说：生物系统是事件驱动（event-driven）的，神经元依赖“变化”而生。

增量调制（Delta modulation） 是基于事件驱动的脉冲机制，snnTorch.delta 函数接受一个时间序列张量作为输入，它会计算每个特征在相邻时间步之间的差值。

默认情况下，如果这个差值既是正的、又大于设定的阈值 VthrV_{thr}，就会触发一个脉冲。

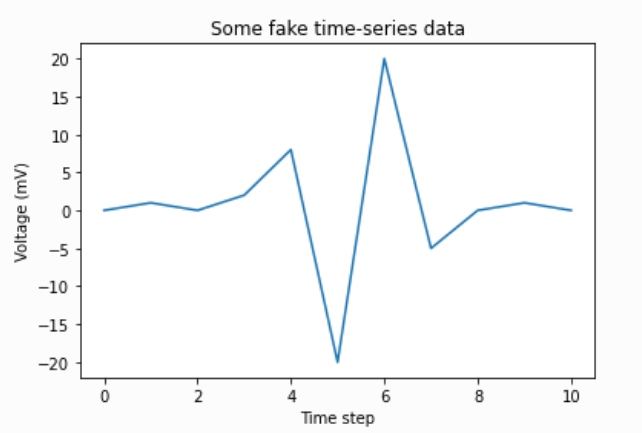

我们用一组数据来展示这个过程：

# Create a tensor with some fake time-series data
data = torch.Tensor([0, 1, 0, 2, 8, -20, 20, -5, 0, 1, 0])

# Plot the tensor
plt.plot(data)

plt.title("Some fake time-series data")
plt.xlabel("Time step")
plt.ylabel("Voltage (mV)")
plt.show()

我们用spikegen.delta针对它输出一组脉冲，阈值设置为4.

# Convert data
spike_data = spikegen.delta(data, threshold=4)

# Create fig, ax
fig = plt.figure(facecolor="w", figsize=(8, 1))
ax = fig.add_subplot(111)

# Raster plot of delta converted data
splt.raster(spike_data, ax, c="black")

plt.title("Input Neuron")
plt.xlabel("Time step")
plt.yticks([])
plt.xlim(0, len(data))
plt.show()

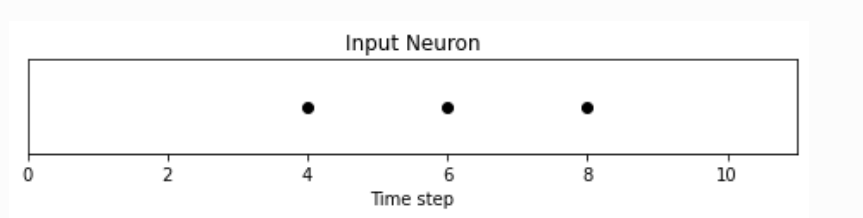

对照上一张图看，spikegen.delta在数值8,20,0处发放了脉冲，但是没有在向下落差很大的-20处发送脉冲，因为此时spikegen.delta只对on-spike（正向脉冲）有反应。
如果我们希望它检测到下降到 -20 的突变并发送脉冲，那么设置off_spike=True。

# Convert data
spike_data = spikegen.delta(data, threshold=4, off_spike=True)

# Create fig, ax
fig = plt.figure(facecolor="w", figsize=(8, 1))
ax = fig.add_subplot(111)

# Raster plot of delta converted data
splt.raster(spike_data, ax, c="black")

plt.title("Input Neuron")
plt.xlabel("Time step")
plt.yticks([])
plt.xlim(0, len(data))
plt.show()

尽管 spikegen.delta 在此仅通过一个虚拟样本数据进行了演示， 它真正的用途是用于压缩时间序列数据： 只有在出现足够大的变化或事件时才生成脉冲。

¶3 构建前向传播的SNN

¶模型简化

前面的教程中，我们学习了 LIF 神经元模型的动力学模型，但它相对复杂，涉及许多超参数：电阻 $R$、电容 $C$、时间步长 $\Delta t$、阈值电位 $U_{\text{thr}}$ 以及重置机制的选择。
若将模型扩展到大规模的脉冲神经网络（SNN）时，追踪和调整这些参数变得更加困难。因此，我们需要简化模型：
在前面的教程中，我们通过欧拉方法（Euler method）推导了无源膜电位模型的离散时间更新公式：

$$U(t + \Delta t) = \left(1 - \frac{\Delta t}{\tau} \right) U(t) + \frac{\Delta t}{\tau} I_{\text{in}}(t) R \tag{1}$$

若无输入电流，即 $I_{\text{in}}(t) = 0$，该模型简化为：

$$U(t + \Delta t) = \left(1 - \frac{\Delta t}{\tau} \right) U(t) \tag{2}$$

即膜电位以固定速率指数衰减。我们定义膜电位随时间的衰减率（也称为“反时间常数”）为：

$$\beta = 1 - \frac{\Delta t}{\tau} \tag{3}$$

$$U(t + \Delta t) = \beta U(t) \tag{4}$$

该 $\beta$ 参数将模型简化为仅需一个衰减因子的形式，更便于在神经网络中实现和调参。为了保证数值精度，应满足 $\Delta t \ll \tau$。
下面，我们将进一步将模型表示为我们熟悉的形式。

¶加权输入电流

如果我们假设 $t$ 表示的是序列中的时间步而非连续时间，那么我们可以设定 $\Delta t = 1$。为了进一步减少超参数的数量，假设 $R = 1$。由公式 (3) 可得：

$$\beta = \left(1 - \frac{1}{C} \right) \Rightarrow (1 - \beta) I_{\text{in}} = \frac{1}{\tau} I_{\text{in}} \tag{5}$$

上面的式子可以看成输入电流被 $(1 - \beta)$ 加权。再进一步假设输入电流在当前时间步对膜电位有即时贡献，于是我们把上一节公式中的$t$修改为$t+1$，则：

$$U[t + 1] = \beta U[t] + (1 - \beta) I_{\text{in}}[t + 1] \tag{6}$$

请注意，由于时间被离散化，我们假设每个时间片 $t$ 足够短，因此一个神经元在该时间片内最多只能发出一个脉冲。

在深度学习中，输入的加权因子通常是一个可学习的参数。跳脱出目前所有建立在物理合理性上的假设，我们将公式 (6) 中的 $(1 - \beta)$ 表示为一个可学习的权重 $W$ ，并将 $I_{\text{in}}[t]$ 替换为输入 $X[t]$：

$$W X[t] = I_{\text{in}}[t] \tag{7}$$

这可以这样理解：$X[t]$ 是一个输入电压或脉冲，并通过突触导通度 $W$ 进行缩放，从而产生注入神经元的电流。于是我们得到如下结果：

$$U[t + 1] = \beta U[t] + W X[t + 1] \tag{8}$$

在后续的模拟中，$W$ 和 $\beta$ 的关系将被解耦。$W$ 可以独立于 $\beta$ 进行更新。

¶脉冲与重置机制

我们现在引入 脉冲生成（spiking）和重置（reset）机制。回顾一下，如果膜电位超过阈值，则神经元会发出一个输出脉冲：

$$S[t] = \begin{cases} 1, & \text{if} U[t] > U_{\text{thr}} \\ 0, & \text{otherwise} \end{cases} \tag{9}$$

当产生脉冲时，膜电位应被重置。按差值重置（reset-by-subtraction）机制可以表示成：

$$U[t+1] = \underbrace{\beta U[t]}_{\text{decay}} + \underbrace{WX[t+1]}_{\text{input}} - \underbrace{S[t]U_{\text{thr}}}_{\text{reset}} \tag{10}$$

由于 $W$ 是一个可学习参数，而 $U_\text{thr}$ 通常被设置为 1（尽管也可以调节），这使得衰减率 $\beta$ 成为唯一需要指定的超参数。

---

Note
有些实现可能会有轻微的假设差异。例如，在公式 (9) 中将 $S[t] \to S[t+1]$，或在公式 (10) 中将 $X[t] \to X[t+1]$。上述推导是 snnTorch 所采用的方式，我们发现这种方式在直觉上更容易与循环神经网络（RNN）的结构对应，并且不会影响性能。

---

¶代码模拟

将上面设置写成python代码：

def leaky_integrate_and_fire(mem, x, w, beta, threshold=1):
    s = (men>threshold)
    mem = beta*men+w*x-s*threshold
    return s,mem

关于衰减率 $\beta$，我们可以有两种方式：使用公式 (4) 来定义它:，或者直接硬编码。在本示例中，我们使用公式 (4)。但在实际使用中，为了简化我们往往直接硬编码，因为目标是使用一个有效的方法，而不是精确模拟生物神经元。
公式 (4) 告诉我们：$\beta$ 是两个连续时间步之间膜电位的比值。我们可以使用连续时间的解析表达式来求解它（假设没有注入电流），这个表达式在之前已经推导出来：

$$U(t) = U_0 e^{- \frac{t}{\tau}}$$

其中，$U_0$ 是 $t=0$ 时的初始膜电位。如果我们用离散时间步 $t, (t+\Delta t), (t+2\Delta t), \ldots$ 来近似计算这个连续过程，那么我们可以使用下列公式来表示两个相邻时间步之间的电位比值：

$$\beta = \frac{U_0 e^{- \frac{t + \Delta t}{\tau}}}{U_0 e^{- \frac{t}{\tau}}} = e^{- \frac{\Delta t}{\tau}}$$

所以，使用 PyTorch 来设置参数时，可以这样来实现：

# 设置神经元参数
delta_t = torch.tensor(1e-3)
tau = torch.tensor(5e-3)
beta = torch.exp(-delta_t/tau)

这个表达式为我们提供了从时间常数 $\tau$ 和步长 $\Delta t$ 计算 $\beta$ 的方法，在实际建模中非常实用。

用上面的设置进行一次模拟实验：

num_steps = 200
# initialize inputs/outputs + small step current input
x = torch.cat((torch.zeros(10), torch.ones(190)*0.5), 0)
mem = torch.zeros(1)
spk_out = torch.zeros(1)
mem_rec = []
spk_rec = []

# neuron parameters
w = 0.4
beta = 0.819 #exp(-0.2)
# neuron simulation
for step in range(num_steps):
  spk, mem = leaky_integrate_and_fire(mem, x[step], w=w, beta=beta)
  mem_rec.append(mem)
  spk_rec.append(spk)

# convert lists to tensors
mem_rec = torch.stack(mem_rec)
spk_rec = torch.stack(spk_rec)

plot_cur_mem_spk(x*w, mem_rec, spk_rec, thr_line=1,ylim_max1=0.5,
                 title="LIF Neuron Model With Weighted Step Voltage")

使用snntorch，上述代码可被改写为:

lif1 = snn.Leaky(beta=0.8)
# Small step current input
w=0.21
cur_in = torch.cat((torch.zeros(10), torch.ones(190)*w), 0)
#输入时就乘上权重
mem = torch.zeros(1)
spk = torch.zeros(1)
mem_rec = []
spk_rec = []

# neuron simulation
for step in range(num_steps):
  spk, mem = lif1(cur_in[step], mem)
  mem_rec.append(mem)
  spk_rec.append(spk)

# convert lists to tensors
mem_rec = torch.stack(mem_rec)
spk_rec = torch.stack(spk_rec)

plot_cur_mem_spk(cur_in, mem_rec, spk_rec, thr_line=1, ylim_max1=0.5,
                 title="snn.Leaky Neuron Model")

所有这些输入输出都必须是 torch.Tensor 类型。
注意：这里假设输入电流 cur_in 已经经过权重 W 的加权，因此传入 snn.Leaky 的是已经乘好的结果，这在构建网络级别的模型时会更合理。此外，公式 (10) 中的时间步也被向前平移了一步，但不会影响模型的通用性。

¶构建一个前馈SNN

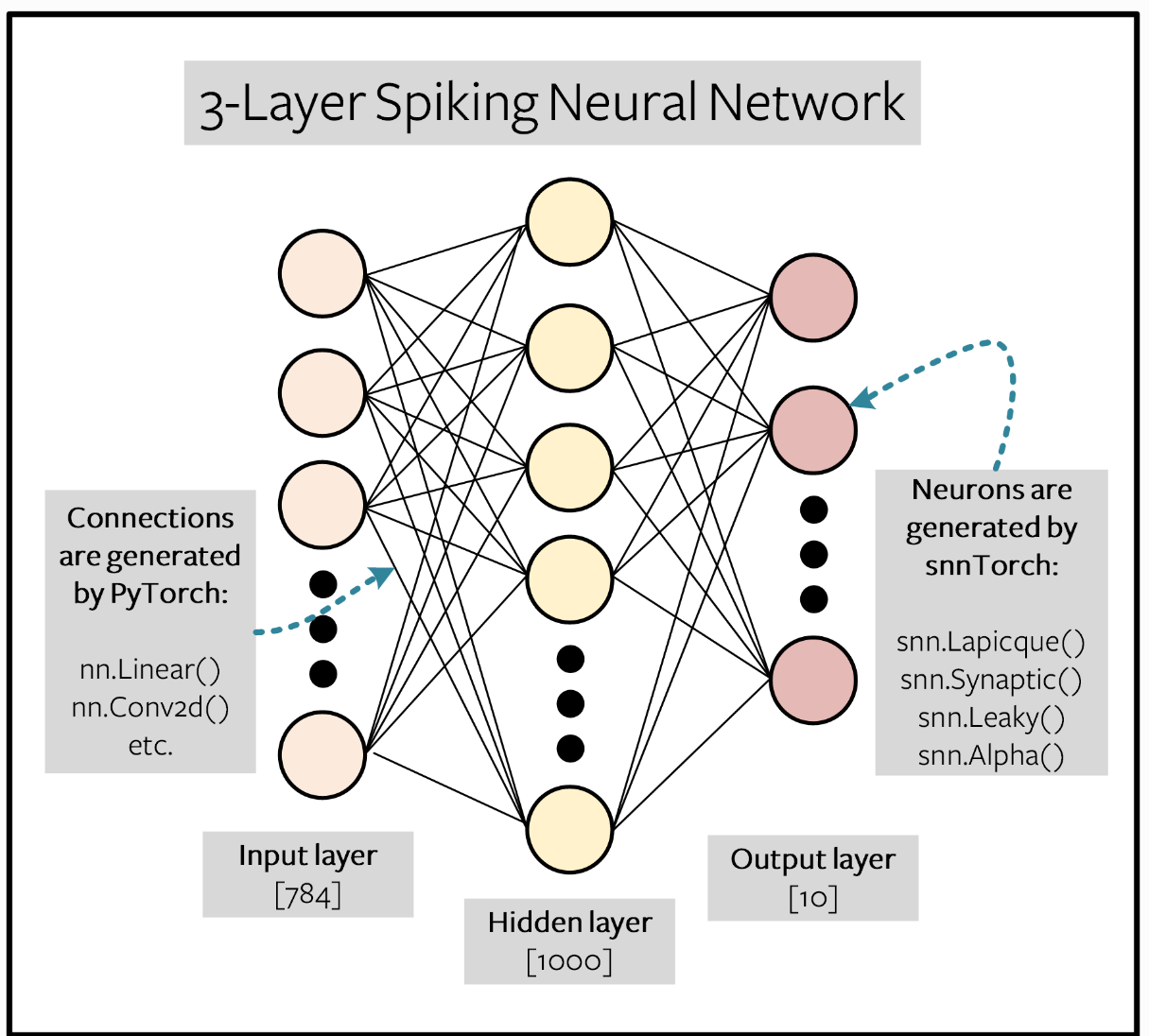

到目前为止，我们还只考虑了单个神经元的活动，现在我们尝试构建一个3层的全连接SNN，神经元个数分别为[784,1000,10]。在这样一个网络中，每个神经元都会接收到大量脉冲输入。

我们用pytorch构建神经元之间的连接，用snntorch创建神经元。

# layer parameters
num_inputs = 784
num_hidden = 1000
num_outputs = 10
beta = 0.99

# 初始layers
fc1 = nn.Linear(num_inputs, num_hidden)
lif1 = snn.Leaky(beta=beta)
fc2 = nn.Linear(num_hidden, num_outputs)
lif2 = snn.Leaky(beta=beta)

#初始化隐藏层
mem1 = lif1.init_leaky()
mem2 = lif2.init_leaky()

#记录输出
mem2_rec = []
spk1_rec = []
spk2_rec = []

spk_in = spikegen.rate_conv(torch.rand((200, 784))).unsqueeze(1)
print(f"Dimensions of spk_in: {spk_in.size()}")

• snntorch.spikegen是 snntorch.spikegen 模块中的函数，用于将发放概率转化为真实的 随机脉冲（spikes）；他将对每个元素 $p \in [0, 1)$，生成一个随机数 $r \in [0, 1)$；如果 $r < p$，则输出 1（表示该时间步该神经元发放脉冲）， 否则输出 0；
• torch.rand((200, 784)生成了一个形状为200* 784的张量，200代表200个时间步，784则是输入层神经元个数。
• .unsqueeze(1)在维度 1 插入一个新的维度，将形状变为(200, 1, 784)；添加的是 batch 维度（即 batch size = 1），SNN 网络中的模型通常要求输入为 3D 张量 [T, B, N]

信息在网络中的传递过程：

1. 输入加权：
   第 $i$ 个输入（来自 spk_in）会通过权重 $W_{ij}$ 投送给第 $j$ 个神经元；
   这些权重是通过 PyTorch 中的 nn.Linear 层初始化并参与训练的；
   即每个输入 $X_i$ 乘上对应的权重 $W_{ij}$，得到 $X_i \times W_{ij}$。
2. 输入电流生成：
   加权后的输入构成脉冲神经元膜电位更新公式中的电流项；
   这些电流在每个时间步 $t+1$ 作用于对应神经元，影响其膜电位 $U[t+1]$。
3. 判断是否触发脉冲：
   如果某个神经元在 $t+1$ 时刻的膜电位 $U[t+1]$ 超过阈值 $U_{\text{thr}}$，则该神经元会发放脉冲 $S[t] = 1$。
4. 输出脉冲继续传播：
   发放的脉冲会作为输入传给下一层神经元；
   该脉冲也会乘上第二层的权重（同样由 nn.Linear 自动初始化）；
   该过程将持续对所有输入、权重、神经元重复。
5. 无脉冲不传递：
   如果神经元没有发放脉冲（即 $S[t] = 0$），则当前时间步不会有任何信号传递到下游神经元。
   和之前的模拟有一些 不同，我们没有手动设置权重$W$，而是让pytorch自行初始化了权重。

#逐层前向传播
for step in range(num_steps):
    cur1 = fc1(spk_in[step]) #将输入信号乘上权重得到第一层神经元的输入电流。
    spk1, mem1 = lif1(cur1, mem1) #得到第一层神经元的膜电位、脉冲输出。
    cur2 = fc2(spk1) #得到隐藏层输入电流
    spk2, mem2 = lif2(cur2, mem2) #隐藏层神经元的膜电位、脉冲输入

	#记录
    mem2_rec.append(mem2)
    spk1_rec.append(spk1)
    spk2_rec.append(spk2)

# convert lists to tensors
mem2_rec = torch.stack(mem2_rec)
spk1_rec = torch.stack(spk1_rec)
spk2_rec = torch.stack(spk2_rec)
#绘图

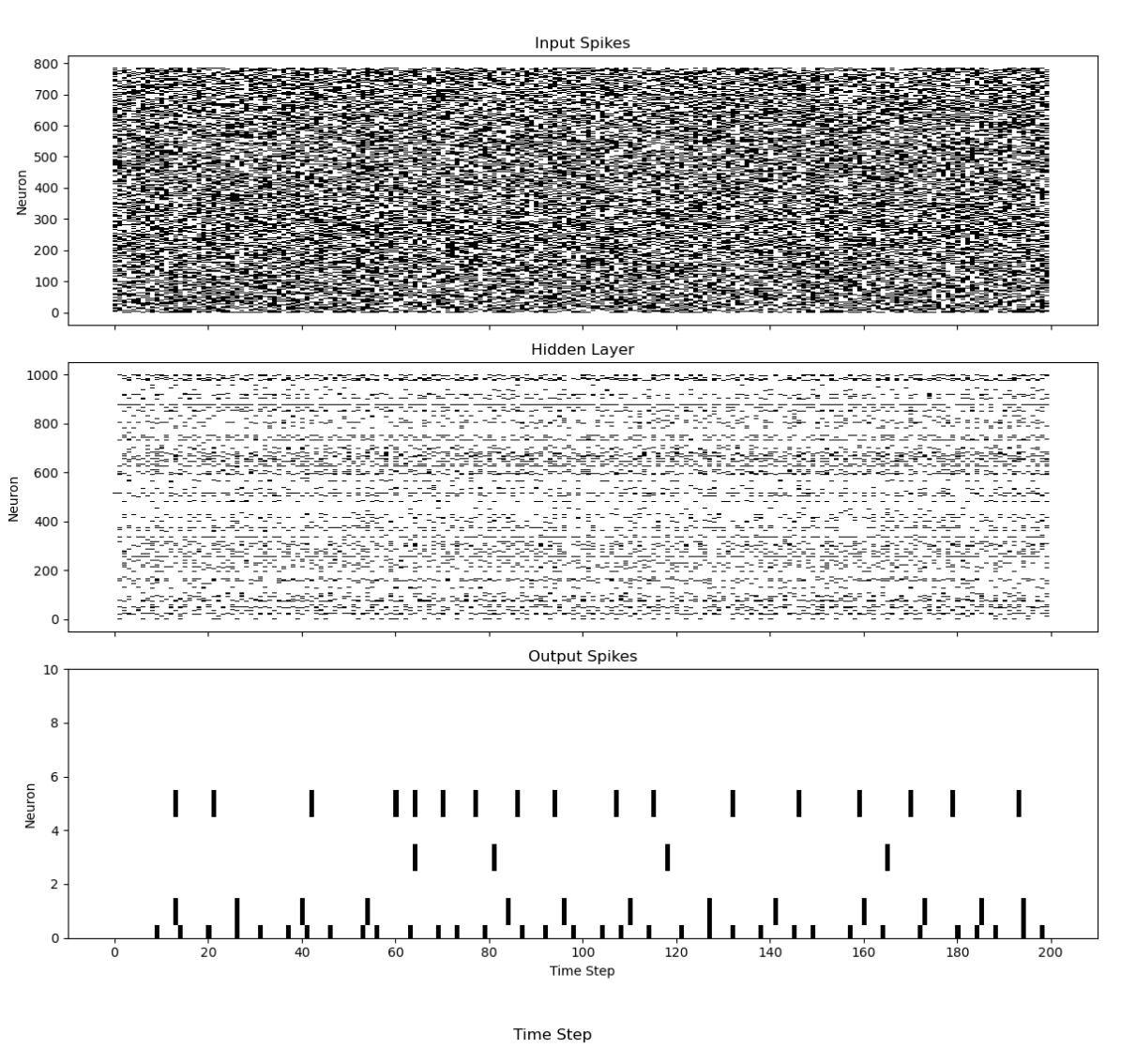

plot_snn_spikes(spk_in, spk1_rec, spk2_rec, "Fully Connected Spiking Neural Network")

在这个阶段，脉冲（spikes）本身没有实际意义。 输入和权重都是随机初始化的，并没有进行任何训练。 但我们组织了一个SNN，并看到了脉冲传递的过程，在下一个模块，我们将尝试训练一个SNN。

¶4 训练SNN：误差反向传播

目前训练脉冲神经网络（SNN）主要有三类方法：

1. Shadow training：先训练一个不带脉冲的 ANN，然后将其转换为 SNN， 转换方式是将 ANN 中的激活值解释为脉冲发放率（firing rate）或脉冲时序（spike timing）。
2. 误差反向传播：直接在 SNN 上进行训练，使用误差反向传播，通常是通过BPTT完成，类似于在RNN上的训练方式，尤其适合监督学习。
3. Local learning rules（局部学习规则）：权重更新依赖于局部时空信息，而不是全局误差信号，例如STDP 等 Hebbian 学习。

本节介绍的是第二类方法的一种——利用脉冲进行反向传播，并使用snntorch和minst数据集训练一个全连接SNN。

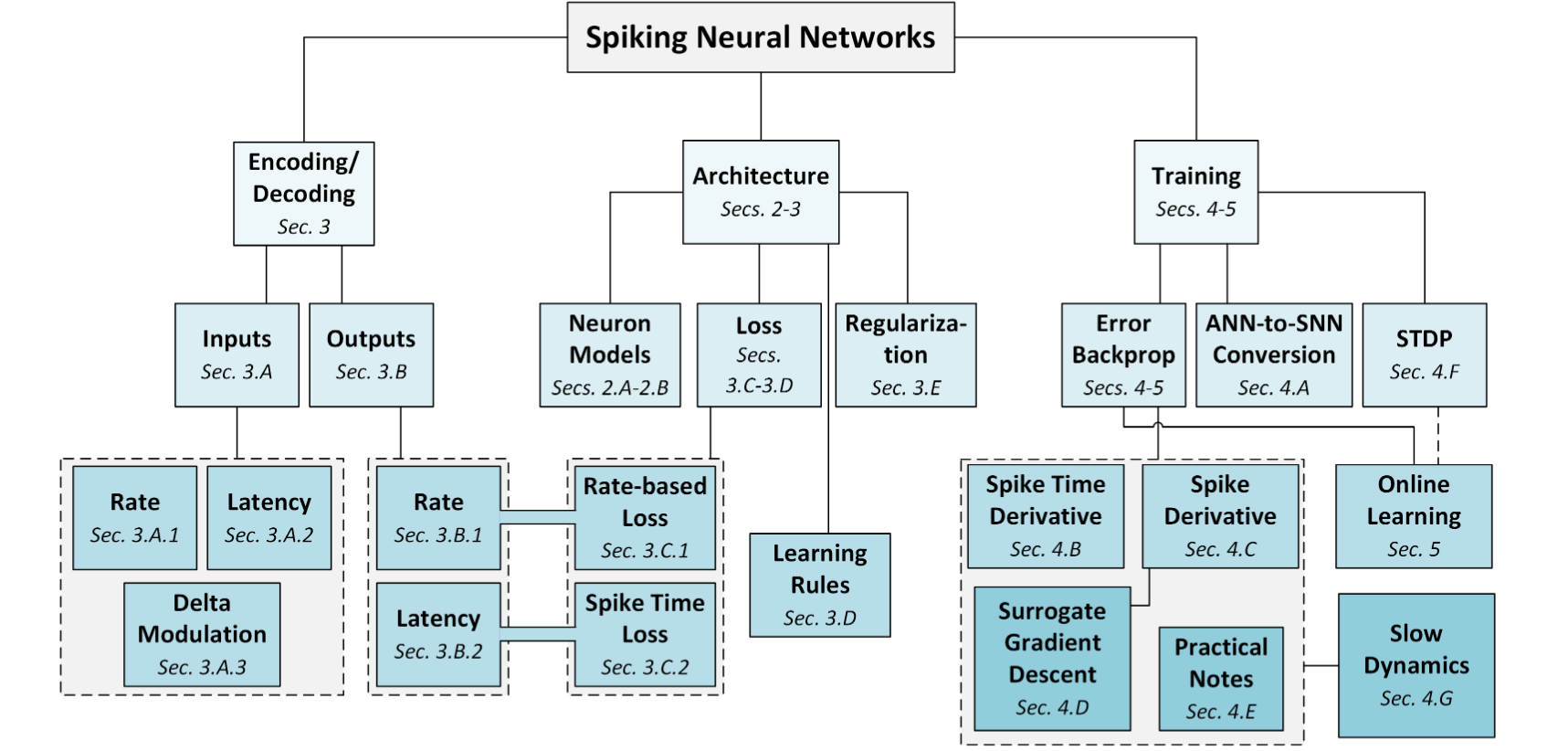

更加全面的SNN训练方法介绍参见参考资料3的第四部分。

¶SNN的循环表示

在前面的部分，我们推导了一个LIF神经元的递归表达式：

$$U[t + 1] = \underbrace{\beta U[t]}_{\text{decay}} + \underbrace{WX[t+1]}_{\text{input}} - \underbrace{R[t]}_{\text{reset}} \tag 1$$

其中，输入突触电流被解释为 $I_{\text{in}}[t] = WX[t]$，而 $X[t]$ 可以是一些任意的输入脉冲，例如阶跃/时变电压，或未加权的阶跃/时变电流。$\underbrace{R[t]}_{\text{reset}}$ 与$S[t]$有关，表示了若前一个时间步发出脉冲，则该神经元的膜电位会被“重置”，机制有三种：减去threshold，置零，或是不重置。

脉冲发出过程用如下公式表示：如果膜电位超过阈值，则会发放一个脉冲：

$$S[t] = \begin{cases} 1, & \text{如果 } U[t] > U_{\text{thr}} \\ 0, & \text{否则} \end{cases} \tag{2}$$

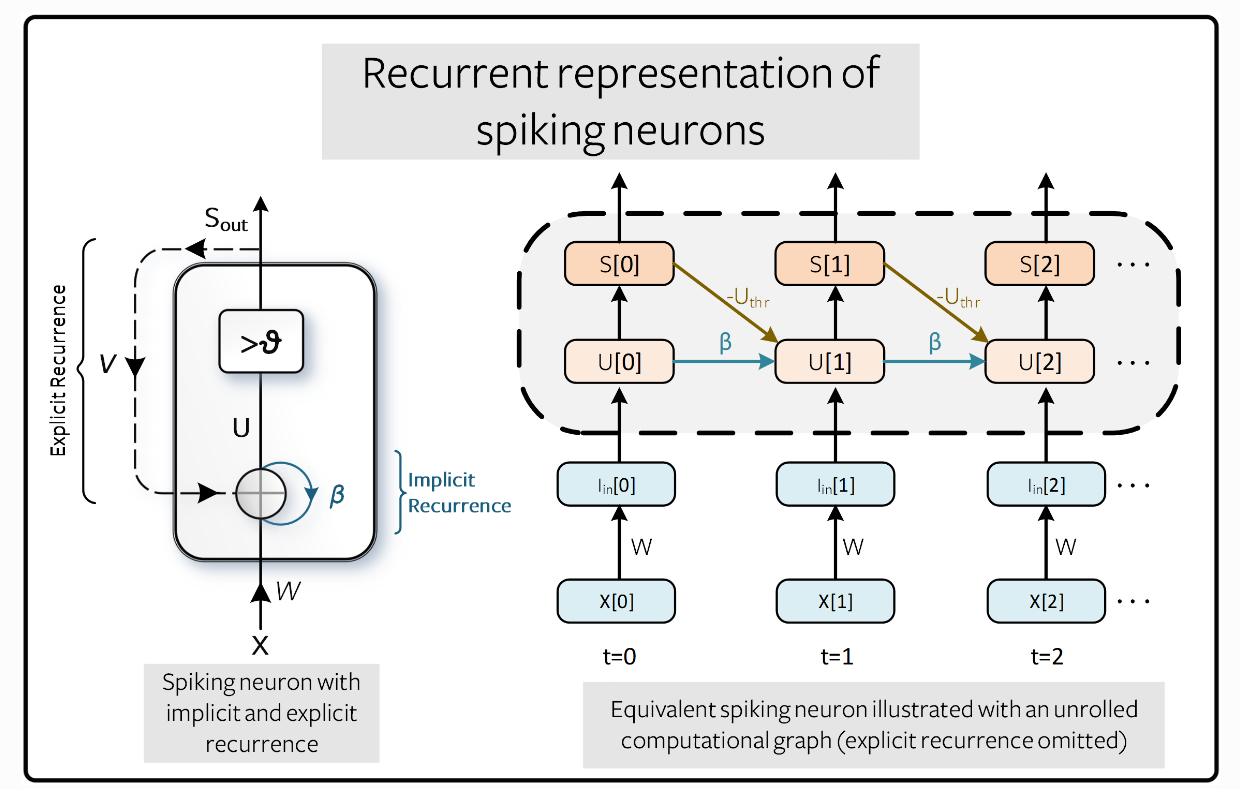

这种在离散、递归形式下对发放神经元的建模，几乎完美契合了循环神经网络（RNN）和序列建模的发展趋势。
这里使用了一个隐式递归连接 来表示膜电位的衰减，这与显式递归连接不同，后者是将输出脉冲 $S_{\text{out}}$ 反馈到输入中。在下图中，以 $-U_{\text{thr}}$ 为权重的连接表示重置机制 $R[t]$。

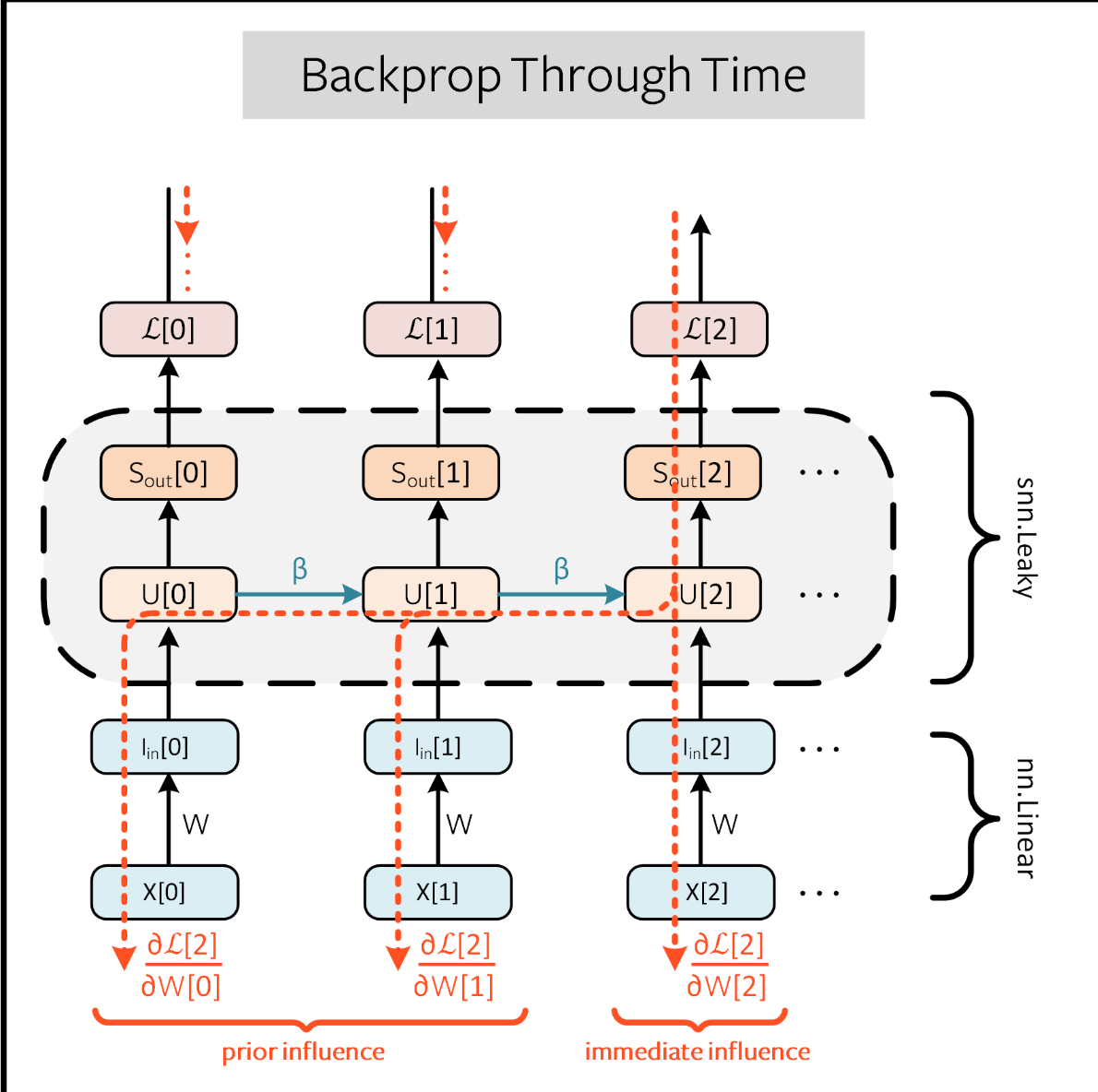

展开计算图（unrolled computation graph） 的优势在于，它能够清晰地揭示整个时序计算的执行过程。在展开图中，信息在时间维度上进行前向传播（即从左至右）以完成输出和损失的计算，同时也可以通过时间反向传播算法(Backpropagation Through Time）来计算梯度。因此，模拟的时间步数越多，计算图在时间维度上就越深，相应地网络的时序建模能力也增强。

在传统的循环神经网络（RNN）中，时间衰减因子 $\beta$ 通常被作为一个可学习参数（learnable parameter）。在脉冲神经网络（SNN）中，同样可以实现这一策略；不过在多数实现中，$\beta$ 通常被视作超参数（hyperparameter），需要手动设定。
这种做法虽然简化了训练过程，但也引入了梯度消失（vanishing gradients）或梯度爆炸（exploding gradients）的问题。将 $\beta$ 设为可学习参数可以通过反向传播自动调节时间上的记忆衰减程度，从而提升网络在复杂时序任务中的表现。接下来的教程将进一步讲解如何使 $\beta$ 成为可训练参数，以实现更高效的神经时序建模（neural temporal modeling）。

¶脉冲的不可微性

¶反向传播的困境

我们可以将本节中的（2）表达为：

$$S[t] = \Theta(U[t] - U_{\text{thr}})$$

其中，$\Theta(\cdot)$ 是 Heaviside 阶跃函数（Heaviside step function），定义如下：

$$\Theta(x) = \begin{cases} 0, & \text{如果 } x < 0 \\ 1, & \text{如果 } x \geq 0 \end{cases}$$

阶跃函数的性质会给神经网络的训练带来巨大的挑战。

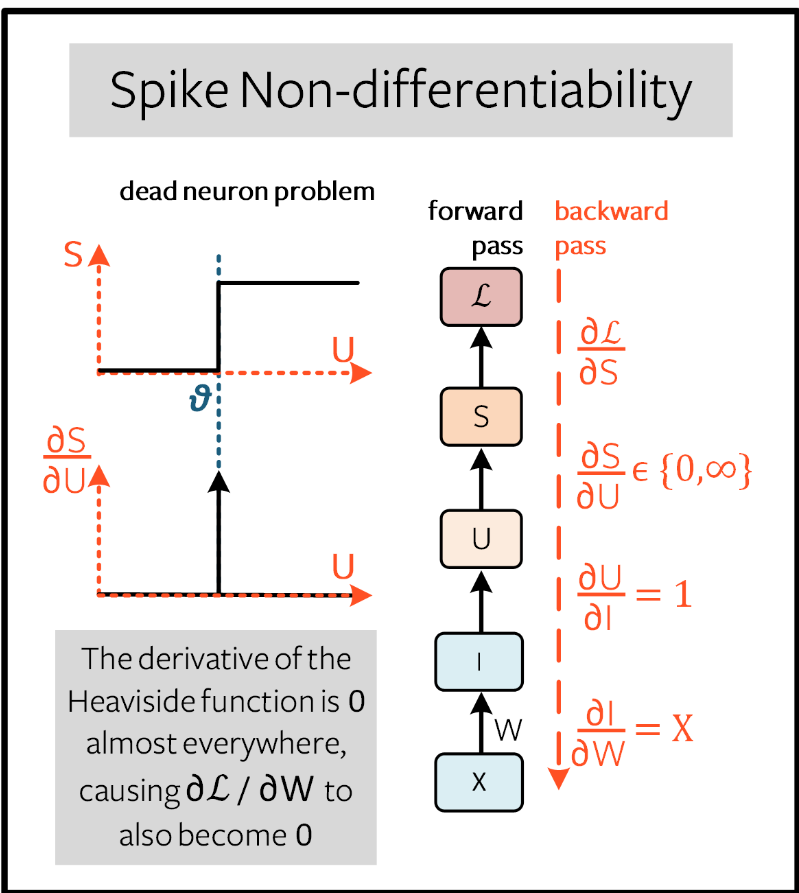

考虑前图中一个时间步过程的前向传播（forward pass），其反向传播更新权重的过程如图中红色部分显示：

反向传播算法通过链式法最小化损失函数：

$$\frac{\partial \mathcal{L}}{\partial W} = \frac{\partial \mathcal{L}}{\partial S} \cdot \frac{\partial S}{\partial U} \cdot \frac{\partial U}{\partial I} \cdot \frac{\partial I}{\partial W} \tag 4$$

根据本节公式（1），$\frac{\partial I}{\partial W} = X$，并且 $\frac{\partial U}{\partial I} = 1$。虽然损失函数尚未定义，我们可以假设 $\frac{\partial \mathcal{L}}{\partial S}$ 有解析解，形式类似于交叉熵或均方误差损失函数（后面会详细介绍）。

但我们真正需要处理的项是 $\frac{\partial S}{\partial U}$。从公式（3）可知，Heaviside 阶跃函数的导数是 Dirac δ 函数，除在阈值 $U_{\text{thr}} = \vartheta$ 处趋于无穷大外，其余地方值为 0。这意味着梯度几乎总是为零（或当 $U$ 恰好等于阈值时“饱和”），从而无法进行任何学习；这就是所谓的死神经元问题（dead neuron problem）。

¶克服死神经元问题

应对死神经元问题最常见的方法是：在前向传播过程中仍使用 Heaviside 阶跃函数，但在反向传播时，用一个不会破坏学习过程的导数项来替代 $\frac{\partial S}{\partial U}$，记为 $\frac{\partial \tilde{S}}{\partial U}$，
实践中发现神经网络对这种近似具有很强的鲁棒性。这种方法被称为次梯度（surrogate gradient）方法。

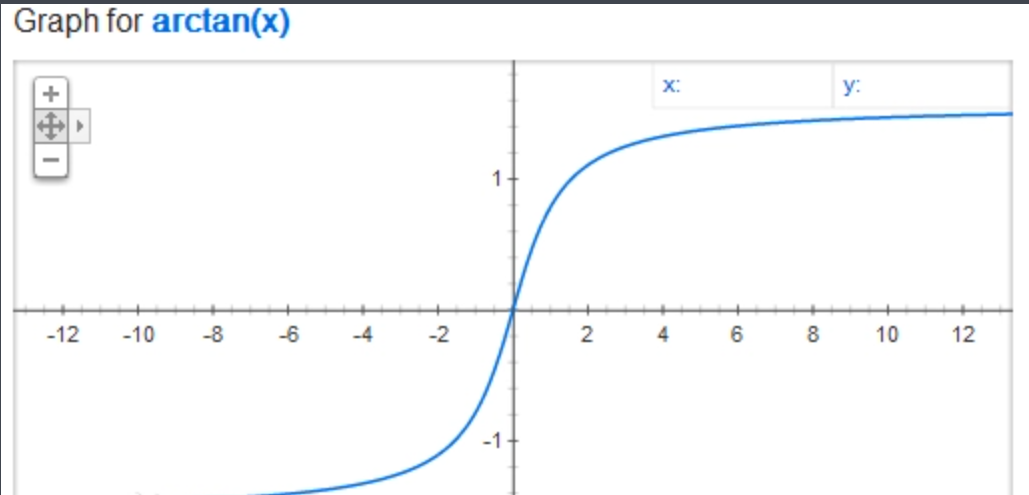

有多种代理梯度方法可以选择，我们将在下一部分详细介绍这些技术。在 snnTorch 中（截至 v0.6.0 版本），默认方法是使用反正切函数（arctan）对 Heaviside 函数进行平滑处理。

反向传播中使用的导数为：

$$\frac{\partial \tilde{S}}{\partial U} \leftarrow \frac{1}{\pi \left(1 + [U\pi]^2\right)}$$

其中左箭头表示“替代”。与公式（1）–（2）描述的神经元模型相同，可以在 PyTorch 中实现。

class LeakySurrogate(nn.Module):
  def __init__(self, beta, threshold=1.0):
      super(LeakySurrogate, self).__init__()
      # 自定义beta、threshold和次梯度对应的函数
      self.beta = beta
      self.threshold = threshold
      self.spike_gradient = self.ATan.apply

  # 定义前向传播函数，将在每次我们使用LIF模型时被调用
  def forward(self, input_, mem):
    spk = self.spike_gradient((mem-self.threshold))  # 前向传播中使用Heaviside 阶跃函数
    reset = (self.beta * spk * self.threshold).detach()
    # 将reset机制从omputational graph中分离出来，反向传播时不按照该计算方式计算梯度
    mem = self.beta * mem + input_ - reset  # Eq (1)
    return spk, mem

  # 在前向传播中我们依然使用Heaviside 阶跃函数
  # 在反向传播中我们使用次梯度来代替Heaviside 的梯度
  @staticmethod
  class ATan(torch.autograd.Function):
      @staticmethod
      def forward(ctx, mem):
          spk = (mem > 0).float() # Heaviside on the forward pass: Eq(2)
          ctx.save_for_backward(mem)
          # store the membrane for use in the backward pass
          return spk

      @staticmethod
      def backward(ctx, grad_output):
          (spk,) = ctx.saved_tensors  # retrieve the membrane potential
          grad = 1 / (1 + (np.pi * mem).pow_(2)) * grad_output # 用Eq5计算梯度
          return grad

• 在初始化中，定义self.spike_gradient = self.ATan.apply，继承自torch.autograd.Function，能让我们自定义张量的前向传播与其对应的反向传播（梯度计算）逻辑。.apply是 Function 中用于注册并执行计算图的静态方法，它会在前向传播时执行ATan.forward() ，在反向传播时执行 ATan.backward() 。
• 前向传播过程：若我们执行

lif = LeakySurrogate(beta=0.9)
spk, mem = lif(input_, mem)

则代码首先调用forward方法，执行到spk = self.spike_gradient((mem-self.threshold))时，调用ATan类中的forward(ctx,mem-self.threshold)来输出脉冲，其中ctx为上下文对象，由pytorch自动创建并管理，用来储存mem供backward时使用。

上面的过程也可以通过lif1 = snn.Leaky(beta=0.9)自动调用，snn.Leaky默认的次梯度机制是ATan。

¶时间反向传播算法BPTT

在公式（4）中，我们仅计算了单个时间步的梯度，这被称为即时影响（immediate influence）。但在循环神经网络（RNN）或脉冲神经网络（SNN）中，时间反向传播（BPTT）算法会将梯度从损失项反向传播到所有时间步的祖先，并将其进行累加。

在这个背景下，参数权重 $W$ 会在每一个时间步被重复使用。假设每个时间步都有一个对应的损失 $\mathcal{L}[t]$，那么为了求解全局损失函数 $\mathcal{L}$ 对 $W$ 的总梯度，需要将 $W$ 对所有时间步的影响都考虑进来。这种全局梯度可以写作：
==这里有一个疑惑，为什么是sum_t(sum_{s<=t})而不是对一个神经元计算sum_{s<=t}，到底是怎样训练的？==

$$\frac{\partial \mathcal{L}}{\partial W} = \sum_t \frac{\partial \mathcal{L}[t]}{\partial W} = \sum_t \sum_{s \leq t} \frac{\partial \mathcal{L}[t]}{\partial W[s]} \cdot \frac{\partial W[s]}{\partial W} \tag 5$$

公式(5)通过内层求和 $\sum_{s \leq t}$ 实现了因果性（causality）约束：也就是说，当前时刻 $t$ 的损失只能受到之前时间步及当前步的权重影响，我们不会考虑未来时刻对当前时刻的影响。
在循环网络或 SNN 中，所有时间步共用同一组权重，即 $W[0] = W[1] = \cdots = W$，这是一种参数共享（parameter sharing）机制。由于这个权重是共享的，意味着改变任何 $W[s]$ 都等价于改变整个 $W$，因此：

$$\frac{\partial W[s]}{\partial W} = 1$$

于是公式（5）进一步简化为公式（6）：

$$\frac{\partial \mathcal{L}}{\partial W} = \sum_t \sum_{s \leq t} \frac{\partial \mathcal{L}[t]}{\partial W[s]} \tag 6$$

举例来说：如果我们只考虑前一时刻 $s = t-1$ 的影响，即单步回溯的情况，损失函数对前一时刻权重 $W[t-1]$ 的梯度可以通过链式法则分解为多个部分的乘积：

$$\frac{\partial \mathcal{L}[t]}{\partial W[t-1]} = \frac{\partial \mathcal{L}[t]}{\partial S[t]} \cdot \frac{\partial \tilde{S}[t]}{\partial U[t]} \cdot \frac{\partial U[t]}{\partial U[t-1]} \cdot \frac{\partial U[t-1]}{\partial I[t-1]} \cdot \frac{\partial I[t-1]}{\partial W[t-1]} \tag 7$$

除了$\frac{\partial U[t]}{\partial U[t-1]}$ ，其余项都与(4)相同，根据(1)，我们已经知道这一项等于$\beta$ 。
现在我们来看在一个神经元上如何使用BPTT算法：

¶设置损失函数/输出解码

在传统的非脉冲神经网络中，对于一个监督式的多分类问题，通常是选择激活值最高的神经元作为预测类别。
而在脉冲神经网络（Spiking Neural Network, SNN）中，对输出脉冲的解释有多种方式。最常见的包括：

• 频率编码（Rate coding）：选取发放率（或脉冲数量）最高的神经元作为预测类别；
• 时延编码（Latency coding）：选取最先发放脉冲的神经元作为预测类别。

我们先关注“频率编码（rate code）”。当输入数据传入网络时，我们希望目标类别对应的神经元在整个过程中发放最多的脉冲，也就是具有最高的平均发放频率。实现这一目标的一种方法是：使正确类别的膜电位 $U$ 高于阈值 $U_{thr}$，而使其他类别的膜电位低于该阈值。
这一机制可以通过对输出神经元的膜电位做 softmax 计算来实现，其中 $C$ 是输出类别的总数（也是输出层神经元的个数）：

$$p_i[t] = \frac{e^{U_i[t]}}{\sum_{i=0}^C e^{U_i[t]}} \tag{8}$$

接下来，可以计算预测概率 $p_i$ 与 one-hot 编码目标 $y_i \in \{0, 1\}^C$ 之间的交叉熵（Cross-Entropy）损失：

$$\mathcal{L}_{CE}[t] = - \sum_{i=0}^C y_i \log(p_i[t]) \tag{9}$$

这一损失函数推动网络学习，让正确类别的输出膜电位 $U_i$ 趋于最大，从而使其发放更多脉冲。正确的类别被鼓励在所有时间步中都产生脉冲，而错误的类别则在所有时间步中被压制。这种方法可能不是最有效的脉冲神经网络（SNN）实现方式，但却是最简单的一种。

该目标在模拟的每一个时间步上都被应用，因此每一步都会生成一个损失值。这些损失值会在模拟结束时被汇总求和：

$$\mathcal{L}_{CE} = \sum_t \mathcal{L}_{CE}[t] \tag 10$$

这只是将损失函数应用于脉冲神经网络的多种方式之一。snnTorch 提供了多种方法（可在 snn.functional 模块中找到）。
理论背景讲解完毕，接下来我们将正式开始训练一个全连接的脉冲神经网络。

¶训练全连接SNN

下面我们开始正式训练一个全连接SNN

# dataloader arguments
batch_size = 128
data_path='/data/mnist'
dtype = torch.float
# use cpu if available
device = torch.device("cuda") if torch.cuda.is_available() else torch.device("mps") if torch.backends.mps.is_available() else torch.device("cpu")

定义图像预处理流程并下载数据

# 定义图像预处理流程
transform = transforms.Compose([
    transforms.Resize((28, 28)),         # 将图像调整为 28x28 像素，28*28=784，即输入层神经元个数
    transforms.Grayscale(),              # 转换为灰度图
    transforms.ToTensor(),               # 转换为 Tensor，并将像素值归一化到 [0,1]
    transforms.Normalize((0,), (1,))     # 标准化处理
])

mnist_train = datasets.MNIST(data_path, train=True, download=True, transform=transform)
mnist_test = datasets.MNIST(data_path, train=False, download=True, transform=transform)

定义数据加载方式

# Create DataLoaders
train_loader = DataLoader(mnist_train, batch_size=batch_size, shuffle=True, drop_last=True)
test_loader = DataLoader(mnist_test, batch_size=batch_size, shuffle=True, drop_last=True)

定义网络结构和超参数

#网络结构
num_inputs = 28*28
num_hidden = 1000
num_outputs = 10

# 时间参数&动力学参数
num_steps = 25
beta = 0.95

定义神经网络、损失函数和优化器。

# Define Network
class Net(nn.Module):
    def __init__(self):
        super().__init__()
        # Initialize layers
        self.fc1 = nn.Linear(num_inputs, num_hidden)
        self.lif1 = snn.Leaky(beta=beta)
        #使用snn.Leaky定义的网络forward和backward过程
        self.fc2 = nn.Linear(num_hidden, num_outputs)
        self.lif2 = snn.Leaky(beta=beta)

    def forward(self, x):
        # Initialize hidden states at t=0
        mem1 = self.lif1.init_leaky()
        mem2 = self.lif2.init_leaky()

        # Record the final layer
        spk2_rec = []
        mem2_rec = []

        for step in range(num_steps):
            cur1 = self.fc1(x)
            spk1, mem1 = self.lif1(cur1, mem1)
            cur2 = self.fc2(spk1)
            spk2, mem2 = self.lif2(cur2, mem2)
            spk2_rec.append(spk2)
            mem2_rec.append(mem2)
		# 输出：将时间维度的输出堆叠成 3D tensor，
		# spk2_rec 的 shape 是 (T, batch_size, num_outputs)，mem2_rec同理。
        return torch.stack(spk2_rec, dim=0), torch.stack(mem2_rec, dim=0)

# Load the network onto CUDA if available
net = Net().to(device)

loss = nn.CrossEntropyLoss() #交叉熵损失
optimizer = torch.optim.Adam(net.parameters(), lr=5e-4, betas=(0.9, 0.999))

打印训练过程：

def print_batch_accuracy(data, targets, train=False):
	#data.view(batch_size, -1)将每个28*28的图拉平为一个784维的向量
    output, _ = net(data.view(batch_size, -1))
    #先得到每个类别的输出脉冲总数，再根据频率编码得到预测类别
    _, idx = output.sum(dim=0).max(1)
    acc = np.mean((targets == idx).detach().cpu().numpy())

    if train:
        print(f"Train set accuracy for a single minibatch: {acc*100:.2f}%")
    else:
        print(f"Test set accuracy for a single minibatch: {acc*100:.2f}%")
def train_printer():
    print(f"Epoch {epoch}, Iteration {iter_counter}")
    print(f"Train Set Loss: {loss_hist[counter]:.2f}")
    print(f"Test Set Loss: {test_loss_hist[counter]:.2f}")
    print_batch_accuracy(data, targets, train=True)
    print_batch_accuracy(test_data, test_targets, train=False)
    print("\n")

下面我们将数据输入到网络，查看预测情况：

data, targets = next(iter(train_loader))
data = data.to(device)
targets = targets.to(device)

spk_rec, mem_rec = net(data.view(batch_size, -1))
print(mem_rec.size())

输出结果为torch.Size([25, 128, 10])，25代表时间步，128是batchsize，10是预测类别数。

#初始化loss.
loss_val = torch.zeros((1), dtype=dtype, device=device)

# sum loss at every step
for step in range(num_steps):
  loss_val += loss(mem_rec[step], targets)

print(f"Training loss: {loss_val.item():.3f}")

>>> Training loss: 58.603

print_batch_accuracy(data, targets, train=True)

>>>Train set accuracy for a single minibatch: 11.72%

forward的过程结束，下面开始反向传播：

# clear previously stored gradients
optimizer.zero_grad()
# calculate the gradients
loss_val.backward()
# weight update
optimizer.step()

#查看梯度更新后的训练loss和acc
# calculate new network outputs using the same data
spk_rec, mem_rec = net(data.view(batch_size, -1))
# initialize the total loss value
loss_val = torch.zeros((1), dtype=dtype, device=device)
# sum loss at every step
for step in range(num_steps):
  loss_val += loss(mem_rec[step], targets)
print(f"Training loss: {loss_val.item():.3f}")
print_batch_accuracy(data, targets, train=True)

>>>Training loss: 49.966 Train set accuracy for a single minibatch: 53.12%
可以看到，使用一个batch进行一轮训练后，train loss就下降了很多。
下面我们将上面的步骤全部组织起来，使用全部数据进行多轮训练。

num_epochs = 2 #训练2轮
loss_hist = []
test_loss_hist = []
counter = 0

# Outer training loop
for epoch in range(num_epochs):
    iter_counter = 0
    train_batch = iter(train_loader)

    # Minibatch training loop
    for data, targets in train_batch:
        data = data.to(device)
        targets = targets.to(device)

        # forward pass
        net.train()
        spk_rec, mem_rec = net(data.view(batch_size, -1))

        # initialize the loss & sum over time
        loss_val = torch.zeros((1), dtype=dtype, device=device)
        for step in range(num_steps):
            loss_val += loss(mem_rec[step], targets)

        # Gradient calculation + weight update
        optimizer.zero_grad()
        loss_val.backward()
        optimizer.step()

        # Store loss history for future plotting
        loss_hist.append(loss_val.item())

        #进入测试模式
        with torch.no_grad():
            net.eval()
            test_data, test_targets = next(iter(test_loader))
            test_data = test_data.to(device)
            test_targets = test_targets.to(device)

            # Test set forward pass
            test_spk, test_mem = net(test_data.view(batch_size, -1))

            # Test set loss
            test_loss = torch.zeros((1), dtype=dtype, device=device)
            for step in range(num_steps):
                test_loss += loss(test_mem[step], test_targets)
            test_loss_hist.append(test_loss.item())

            # Print train/test loss/accuracy
            if counter % 50 == 0:
                train_printer()
            counter += 1
            iter_counter +=1

打印损失：

Epoch 0, Iteration 0
Train Set Loss: 51.51
Test Set Loss: 48.86
Train set accuracy for a single minibatch: 53.91%
Test set accuracy for a single minibatch: 46.09%
...
...
Epoch 0, Iteration 450
Train Set Loss: 5.00
Test Set Loss: 6.93
Train set accuracy for a single minibatch: 95.31%
Test set accuracy for a single minibatch: 94.53%
...
...
Epoch 1, Iteration 432
Train Set Loss: 4.04
Test Set Loss: 3.98
Train set accuracy for a single minibatch: 96.88%
Test set accuracy for a single minibatch: 97.66%

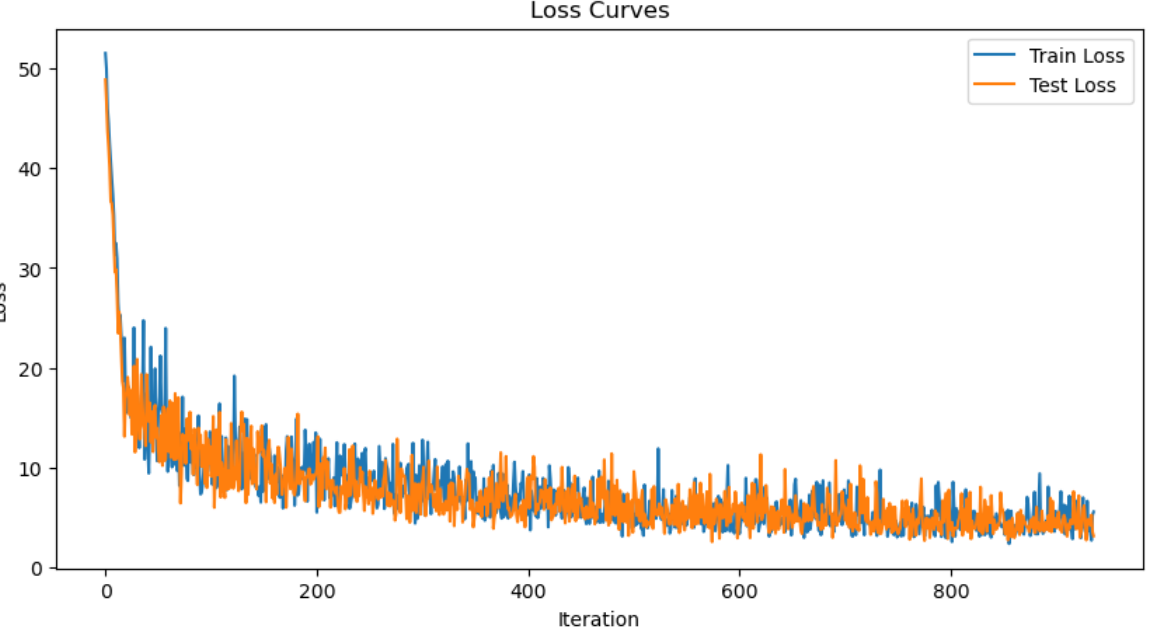

查看损失下降过程：

# Plot Loss
fig = plt.figure(facecolor="w", figsize=(10, 5))
plt.plot(loss_hist)
plt.plot(test_loss_hist)
plt.title("Loss Curves")
plt.legend(["Train Loss", "Test Loss"])
plt.xlabel("Iteration")
plt.ylabel("Loss")
plt.show()

¶5 训练SNN: STDP（spike timing-dependent plasticity）

¶STPD

神经元对的一对连接可以通过它们各自发放的脉冲而发生变化，多项实验证明，突触前神经元和突触后神经元之间的脉冲时序差可以用来定义突触权重的学习规则。

设$t_{\text{pre}}$为突触前神经元发放脉冲的时间； $t_{\text{post}}$为突触后神经元发放脉冲的时间；
脉冲时间差定义为：

$$\Delta t = t_{\text{pre}} - t_{\text{post}}$$

• 当突触前神经元先发放脉冲，随后突触后神经元也发放脉冲（即可能由前者引发后者发放），那么突触强度预计会增强（potentiation）。
• 相反地，若突触后神经元先发放脉冲，再由突触前神经元发放，则突触强度会抑制（depression）。

举例来说，假如有两个神经元A和B，以及一个突触权重为$w$，连接方式是$A-w-B$，如果A先放电，B再放电，那么B的放电就有可能是由A引起的，所以A和B的连接就会被增强，也就是$w$会上调。
反之，如果B先放电，A再放电，由于突触的信号传递是单向的，那么B的放电不可能是A引起的，A和B 之间的连接就应该被减弱。
这一规则被称为 STDP（Spike-Timing-Dependent Plasticity，脉冲时序依赖可塑性），已在多个大脑区域中被观测到，包括视觉皮层、躯体感觉皮层与海马体等。
实验拟合的数学公式如下：

$$\Delta W = \begin{cases} A_+ e^{\Delta t / \tau_+}, & \text{if}\quad t_{\text{post}} > t_{\text{pre}} \\ A_- e^{-\Delta t / \tau_-}, & \text{if}\quad t_{\text{post}} < t_{\text{pre}} \end{cases}$$

其中：

• $\Delta W$ 代表突触权重的变化。

• $A_+$、$A_-$表示学习幅度，也就是突触调节的最大幅度，该调节在脉冲时间差接近零时发生；
• $\tau_+$、$\tau_-$：时间常数，调节时序敏感度，决定在给定的脉冲间隔下权重更新的强度；

对于一个强的、兴奋性的突触连接来说，突触前神经元的脉冲将触发一个较大的突触后电位（见第三部分的公式(6)）。
当膜电位接近神经元的发放阈值时，这种兴奋性情形意味着突触后神经元更可能在突触前脉冲之后立即发放脉冲，这将导致突触权重的正向变化，从而提高突触后神经元在未来也紧跟突触前神经元发放脉冲的可能性。因此，pre和post之间的时差很小时调节幅度越大。

感知输入数据在空间和时间上通常具有相关性，因此当神经网络响应于一组相关的脉冲序列时，突触权重的增长速度会远高于对无关脉冲序列的响应，这是因果性脉冲发放（causal spiking）的直接结果。
在这个训练方法下，我们不需要用到数据标签，也就是说这一种无监督学习的方法。

当多个突触前神经元的相关脉冲在一个较短时间窗口内抵达同一个突触后神经元时，会引起神经元膜电位更强的去极化，从而提高突触后神经元发放脉冲的概率。
然而，如果没有设置上限，这种机制将导致突触权重不稳定地无限增长，因此在实践中，通常需要为权重增长设置一个上限来限制增强（potentiation）。
或者，也可以采用稳态调节机制（homeostatic mechanisms）来抑制这种无界增长，例如使用自适应阈值机制：每次神经元发放脉冲时，都会提高其发放阈值。

¶自适应阈值机制

一种最简单的自适应阈值实现方式是选择一个稳态阈值 $\theta_0$ 和一个衰减率 $\alpha$，以及一个中间状态$b[t]$：

$$\theta[t] = \theta_0 + b[t]$$

$$b[t + 1] = \alpha b[t] + (1 - \alpha) S_{\text{out}}[t]$$

每当神经元发放一个脉冲时，$S_{\text{out}}[t] = 1$，阈值就会增加 $(1 - \alpha)$，这个值通过一个中间状态变量 $b[t]$ 被加到稳态阈值上，得到t时刻的新 阈值。
在没有进一步脉冲的情况下，$\theta[t+1] = \theta_0 + \alpha b[t]$ ，增量以速率 $\alpha$ 在每个后续时间步衰减，于是阈值将趋向于 $\theta_0$.

¶绘图函数

def plot_mem(utrace,title="Leaky Neuron Model"):
    plt.figure(figsize=(10, 5))
    plt.plot(range(len(utrace)), utrace, label='Membrane Potential (V)')
    plt.title(title)
    plt.xlabel('Time (s)')
    plt.ylabel('Membrane Potential (V)')
    plt.legend()
    plt.grid(True)
    plt.show()

def plot_current_pulse_response(input_series, output_series,
                                vline1=None,
                     vline2=None, title="Lapicque's Neuron Model"):
    input_series = np.asarray(input_series)
    output_series = np.asarray(output_series)
    time = np.arange(len(input_series))

    fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(8, 5), sharex=True)

    # 上图
    ax1.plot(time, input_series, color='orange')
    if vline1 is not None:
        ax1.axvline(x=vline1, color='gray', linestyle='--')
    if vline2 is not None:
        ax1.axvline(x=vline2, color='gray', linestyle='--')
    ax1.set_ylabel("Input Current ($I_{in}$)")
    ax1.set_ylim([0, input_series.max() * 1.2])
    ax1.set_title(title)

    # 下图
    ax2.plot(time, output_series, color='steelblue')
    if vline1 is not None:
        ax2.axvline(x=vline1, color='gray', linestyle='--')
    if vline2 is not None:
        ax2.axvline(x=vline2, color='gray', linestyle='--')
    ax2.set_ylabel("Membrane Potential ($U_{mem}$)")
    ax2.set_xlabel("Time step")

    plt.tight_layout()
    plt.show()

plot_cur_mem_spk

def plot_cur_mem_spk(cur_in, mem_rec, spk_rec,
                     thr_line=1.0, vline=None,
                     ylim_max1=None, ylim_max2=None,
                     title="LIF Neuron Simulation"):
    # 转换为 NumPy 格式
    cur_in = np.asarray(cur_in).squeeze()
    mem_rec = np.asarray(mem_rec).squeeze()
    spk_rec = np.asarray(spk_rec).squeeze()
    steps = np.arange(len(cur_in))

    fig, (ax1, ax2, ax3) = plt.subplots(3, 1,
                                        figsize=(9, 6),sharex=True,
                                        gridspec_kw={'height_ratios': [1, 1, 0.5]})

    # 输入电流图
    ax1.plot(steps, cur_in, color='darkorange')
    if vline is not None:
        ax1.axvline(x=vline, linestyle='--', color='gray')
    ax1.set_ylabel("Input Current ($I_{in}$)")
    if ylim_max1 is not None:
        ax1.set_ylim([0, ylim_max1])
    else:
        ax1.set_ylim([0, cur_in.max() * 1.2])
    ax1.set_title(title)

    # 膜电位图
    ax2.plot(steps, mem_rec, color='steelblue')
    ax2.axhline(y=thr_line, linestyle='--', color='gray')  # 阈值线
    if vline is not None:
        ax2.axvline(x=vline, linestyle='--', color='gray')
    ax2.set_ylabel("Membrane Potential ($U_{mem}$)")
    if ylim_max2 is not None:
        ax2.set_ylim([0, ylim_max2])
    else:
        ax2.set_ylim([0, mem_rec.max() * 1.2])

    # 输出脉冲图
    ax3.bar(steps, spk_rec, width=0.9, color='black')
    if vline is not None:
        ax3.axvline(x=vline, linestyle='--', color='gray')
    ax3.set_ylabel("Output spikes")
    ax3.set_xlabel("Time step")
    ax3.set_yticks([])
    ax3.set_ylim([0, 1.2])

    plt.tight_layout()
    plt.show()

def plot_spk_mem_spk(spk_in, mem_rec, spk_rec, title="Neuron Model with Spikes"):

    num_steps = len(spk_in)

    fig, axs = plt.subplots(3, 1, figsize=(10, 6), sharex=True,
                            gridspec_kw={'height_ratios': [1, 3, 1]})

    # 输入脉冲
    axs[0].eventplot(torch.where(spk_in.view(-1) > 0)[0].tolist(),
                     lineoffsets=0, colors='black', linelengths=0.8)
    axs[0].set_yticks([])
    axs[0].set_title(title, fontsize=12)
    axs[0].set_ylabel("Input Spikes")

    # 膜电位
    axs[1].plot(mem_rec, color="royalblue", linewidth=1)
    axs[1].axhline(0.5, ls='--', color='gray', lw=1)
    axs[1].set_ylabel(r"Membrane Potential ($U_{mem}$)")
    axs[1].set_ylim(0, 1)

    # 输出脉冲
    axs[2].eventplot(torch.where(spk_rec.view(-1) > 0)[0].tolist(),
                     lineoffsets=0, colors='black', linelengths=0.8)
    axs[2].set_yticks([])
    axs[2].set_ylabel("Output spikes")
    axs[2].set_xlabel("Time step")

    plt.tight_layout()
    plt.show()

def plot_snn_spikes(spk_in, spk1_rec, spk2_rec, title="Spiking Neural Network"):

    # 移除 batch 维，并转成 numpy 格式
    spk_in = spk_in.squeeze(1).T.detach().cpu().numpy()
    spk1_rec = spk1_rec.squeeze(1).T.detach().cpu().numpy()
    spk2_rec = spk2_rec.squeeze(1).T.detach().cpu().numpy()

    fig, axs = plt.subplots(3, 1, figsize=(12, 9), sharex=True)
    fig.suptitle(title, fontsize=14)
    T = spk_in.shape[1]  # 时间步数

    axs[0].imshow(spk_in, aspect='auto', cmap='Greys', interpolation='nearest',
                 origin='lower')
    axs[0].set_title("Input Spikes")
    axs[0].set_ylabel("Neuron")
    axs[0].set_xticks([])

    axs[1].imshow(spk1_rec, aspect='auto', cmap='Greys', interpolation='nearest',
                 origin='lower')
    axs[1].set_title("Hidden Layer")
    axs[1].set_ylabel("Neuron")
    axs[1].set_xticks([])

    axs[2].imshow(spk2_rec, aspect='auto', cmap='Greys', interpolation='nearest',
                 origin='lower')
    axs[2].set_title("Output Spikes")
    axs[2].set_ylabel("Neuron")
    axs[2].set_xlabel("Time step")

    # 设置横轴为 时间步
    axs[2].set_xticks([i for i in range(0, T, max(1, T // 10))])
    axs[2].set_xticklabels([str(i) for i in range(0, T, max(1, T // 10))])
    fig.supxlabel("Time Step", fontsize=12)

    plt.tight_layout(rect=[0, 0.03, 1, 0.95])
    plt.show()

import matplotlib.pyplot as plt

def plot_snn_spikes(spk_in, spk1_rec, spk2_rec, title="Spiking Neural Network"):
    # 转换为 numpy，移除 batch 维度，变为 [neuron, time]
    spk_in = spk_in.squeeze(1).T.detach().cpu().numpy()
    spk1_rec = spk1_rec.squeeze(1).T.detach().cpu().numpy()
    spk2_rec = spk2_rec.squeeze(1).T.detach().cpu().numpy()

    T = spk_in.shape[1]

    fig, axs = plt.subplots(3, 1, figsize=(12, 9), sharex=True)
    fig.suptitle(title, fontsize=14)

    def plot_with_padding(ax, data, title):
        n_neurons, n_steps = data.shape
        #设置留白
        pad_y = int(n_neurons * 0.1)
        pad_x = int(n_steps * 0.1)

        ax.imshow(data, aspect='auto', cmap='Greys', interpolation='nearest', origin='lower')
        ax.set_xlim(-pad_x, n_steps + pad_x)
        ax.set_ylim(-pad_y, n_neurons + pad_y)
        ax.set_title(title)
        ax.set_ylabel("Neuron")

    plot_with_padding(axs[0], spk_in, "Input Spikes")
    axs[0].set_xticks([])

    plot_with_padding(axs[1], spk1_rec, "Hidden Layer")
    axs[1].set_xticks([])

    plot_with_padding(axs[2], spk2_rec, "Output Spikes")
    axs[2].set_xlabel("Time Step")
    axs[2].set_xticks([i for i in range(0, T + 1, max(1, T // 10))])
    axs[2].set_xticklabels([str(i) for i in range(0, T + 1, max(1, T // 10))])

    fig.supxlabel("Time Step", fontsize=12)
    plt.tight_layout(rect=[0, 0.03, 1, 0.95])
    plt.show()

¶参考资料

1. Yamazaki K, Vo-Ho V K, Bulsara D, et al. Spiking neural networks and their applications: A review[J]. Brain sciences, 2022, 12(7): 863. link: Spiking Neural Networks and Their Applications: A Review
2. https://snntorch.readthedocs.io/en/latest/tutorials/
3. Tavanaei A, Ghodrati M, Kheradpisheh S R, et al. Deep learning in spiking neural networks[J]. Neural networks, 2019, 111: 47-63.
